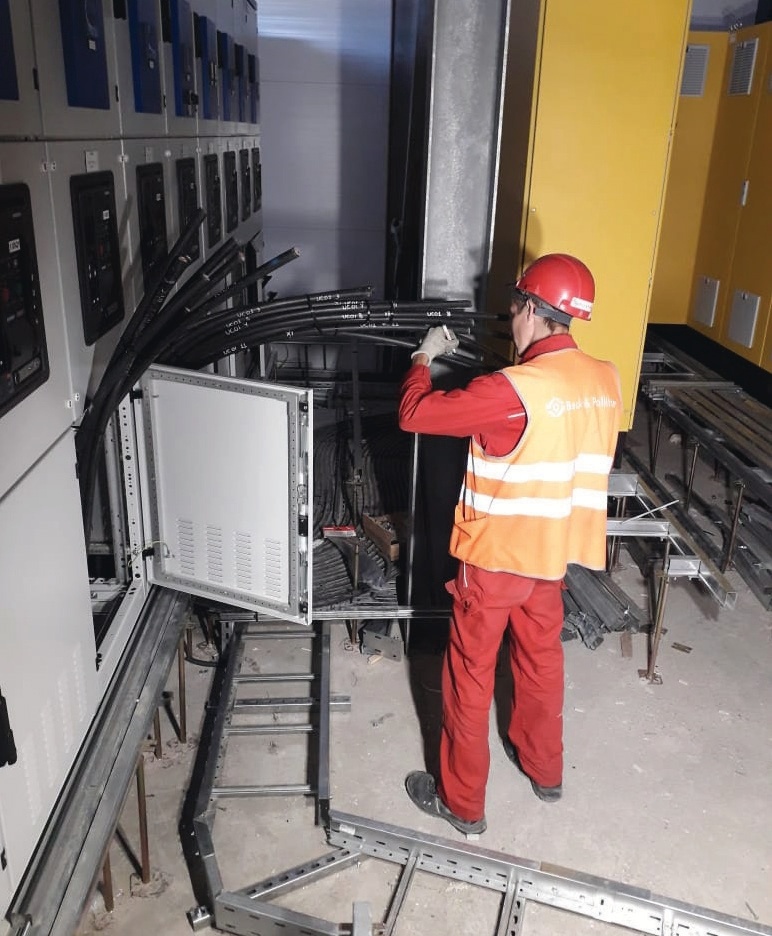

Монтаж силового электрооборудования

Монтаж силового электрооборудования включает установку, механическую сборку, электрическое подключение и проверку оборудования, через которое объект получает, преобразует и распределяет мощность. Речь идет о трансформаторах, вводно-распределительных устройствах, ГРЩ, НКУ, силовых шкафах, ячейках, шинопроводах, кабельных линиях, системах заземления и цепях оперативного управления. Для промышленных, коммерческих и инфраструктурных объектов такие работы требуют точной увязки с проектом, строительной готовностью помещений, схемой электроснабжения, автоматикой и требованиями по электробезопасности. Ошибки на этапе установки обычно приводят к перегреву контактов, неселективной работе защит, отказам при пуске и замечаниям при сдаче объекта.

Особенности монтажа силового оборудования

Монтаж силового электрооборудования выполняют с учетом расчетных нагрузок, токов короткого замыкания, категории надежности электроснабжения, условий окружающей среды и требований к резервированию. На практике важно не только установить оборудование по чертежам, но и обеспечить правильную геометрию трасс, доступность обслуживания, допустимые радиусы изгиба кабеля, корректную маркировку, качество контактных соединений и согласованность с системами РЗА, АВР и диспетчеризации.

• привязка к проектной и рабочей документации, ПУЭ, ГОСТ, СП, техническим условиям и требованиям заказчика;
• проверка строительной готовности: фундаменты, закладные детали, кабельные каналы, проемы, вентиляция, освещение, несущая способность площадок;
• монтаж низковольтного и высоковольтного оборудования с учетом класса изоляции, степени защиты IP, климатического исполнения и условий эксплуатации;
• контроль качества сборки шинных соединений, болтовых контактов, обжатия наконечников, фазировки и чередования фаз;
• обязательные измерения и испытания: сопротивление изоляции, проверка цепи «фаза-нуль», измерение сопротивления заземляющих устройств, проверка уставок защит и блокировок;
• оформление исполнительной документации, журналов работ, протоколов испытаний и актов скрытых работ.

Этапы установки силового оборудования

Практически любой монтаж силового электрооборудования проходит поэтапно, поскольку силовая часть объекта тесно связана со строительными, слаботочными и технологическими разделами. Нарушение очередности обычно вызывает переделки, удорожание и смещение общего графика.

1. Анализ исходных данных: проект, однолинейные схемы, кабельный журнал, спецификации, ТЗ, график производства работ, условия действующего объекта или нового строительства.
2. Подготовка площадки: приемка помещений, разметка, проверка фундаментов и металлоконструкций, организация временного электроснабжения и безопасного доступа.
3. Доставка и входной контроль: сверка комплектности, осмотр упаковки, проверка паспортов, сертификатов, заводских испытаний и условий хранения.
4. Установка оборудования: трансформаторы, распределительные шкафы, панели, ячейки, шкафы управления, компенсирующие установки, кабельные лотки и шинопроводы.
5. Прокладка и подключение кабельных линий: силовые кабели, контрольные цепи, вторичная коммутация, разделка, оконцевание, маркировка и герметизация вводов.
6. Пусконаладка: фазировка, проверка схем, настройка автоматических выключателей и релейной защиты, опробование АВР, проверка сигнализации и телеметрии.
7. Сдача результата: комплект исполнительной документации, протоколы ЭТЛ, ведомость замечаний и подтверждение готовности к вводу в эксплуатацию.

Виды монтажа силового оборудования

Состав работ определяется назначением объекта, напряжением сети и типом оборудования. На одном проекте может потребоваться как установка отдельных силовых шкафов, так и комплексное оснащение подстанции или машинного зала.

• монтаж трансформаторных подстанций, КТП, БКТП и распределительных пунктов;
• установка ГРЩ, ВРУ, НКУ, шкафов АВР, шкафов управления электроприводами и насосными агрегатами;
• монтаж ячеек 6–10 кВ, камер КСО, КРУ и сопутствующих цепей оперативного тока;
• сборка и подключение шинопроводов, секций распределения, конденсаторных установок и устройств компенсации реактивной мощности;
• прокладка силовых кабельных трасс по лоткам, в каналах, коробах, трубах, тоннелях и по эстакадам;
• монтаж систем заземления, уравнивания потенциалов, молниезащиты и защитных проводников PE;
• замена или модернизация действующего электрохозяйства без длительной остановки технологического процесса.

Работы по силовой части востребованы там, где оборудование должно стабильно выдерживать длительные и пусковые токи, а схема электроснабжения требует селективности, резервирования и предсказуемой эксплуатации.

• промышленные предприятия, цеха, складские и логистические комплексы;
• административные и коммерческие здания, бизнес-центры, торговые объекты;
• дата-центры, серверные, объекты связи и телеком-инфраструктуры;
• медицинские учреждения, лаборатории, фармацевтические и пищевые производства;
• инженерные системы зданий: насосные станции, котельные, вентиляционные камеры, холодильные центры;
• транспортные, энергетические и коммунальные объекты, где требуется повышенная отказоустойчивость.

Преимущества сотрудничества с Engineering Experts

Engineering Experts ведет проекты с инженерной детализацией, необходимой для строительных, монтажных и эксплуатационных подразделений. Подход ориентирован на техническую согласованность решений и прозрачность каждого этапа.

• проработка узлов подключения и монтажных решений с учетом фактических условий площадки, а не только типовых схем;
• координация с генподрядчиком, проектировщиком, службой эксплуатации, ЭТЛ и смежными подрядчиками;
• выполнение работ по утвержденным ППР, графикам, нарядам-допускам и программам испытаний;
• контроль качества на всех стадиях: входной контроль, промежуточная приемка, предиспытательная проверка, пусконаладка;
• ведение исполнительной документации в составе, достаточном для ввода объекта и дальнейшего обслуживания;
• опыт работы как на новых площадках, так и в условиях действующих производств с ограничением по окнам отключения.

Заказать услуги установки силового оборудования

Если требуется монтаж силового электрооборудования, целесообразно передать на рассмотрение исходные материалы по объекту: проектную документацию, однолинейные схемы, спецификации, кабельный журнал, требования по очередности ввода и условиям производства работ. На основании этих данных Engineering Experts определяет состав работ, потребность в механизмах, последовательность монтажа, объем пусконаладки и комплект исполнительной документации. Такой порядок позволяет заранее оценить риски по срокам, отключениям, стесненности, интеграции с существующими сетями и требованиям к испытаниям.

• для запроса достаточно направить комплект чертежей, ведомость оборудования и описание объекта;
• при необходимости проводится выезд на площадку, обследование и уточнение трасс, точек подключения и строительной готовности;
• по итогам формируется техническое предложение с перечнем операций, этапностью и требованиями к взаимодействию со смежными подрядчиками.
