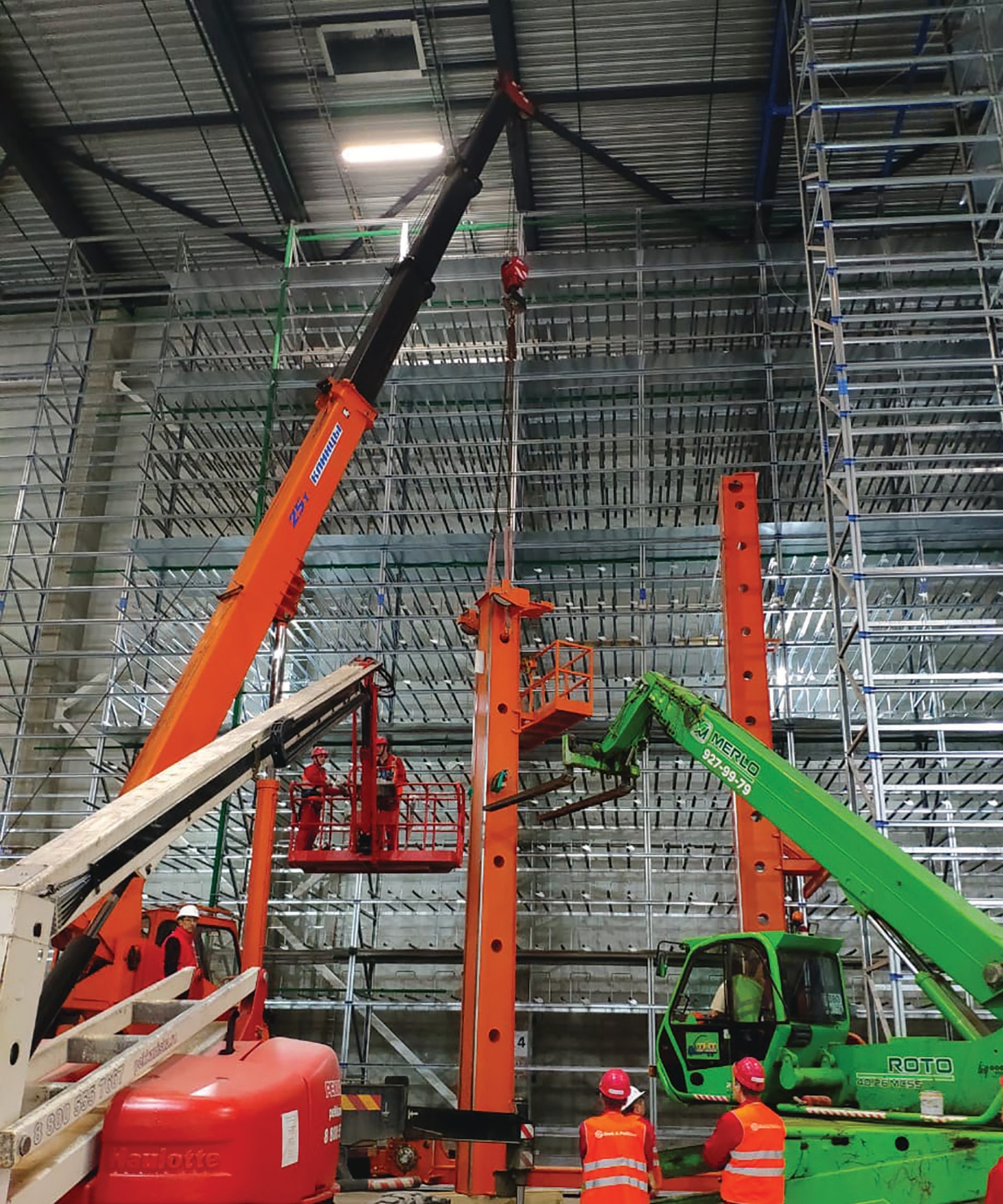

Монтаж ректификационной колонны

Монтаж ректификационной колонны относится к работам повышенной технологической ответственности: от качества сборки, выверки и обвязки зависит стабильность массообмена, расчетная производительность установки и безопасность эксплуатации. Колонный аппарат монтируется не как отдельная единица, а как часть технологической схемы с привязкой к фундаменту, металлоконструкциям, трубопроводам, теплообменному оборудованию, КИПиА и системам промышленной безопасности. На практике монтаж ректификационной колонны включает подготовку площадки, подъем и стыковку секций, установку внутренних устройств, сварку, контроль качества, испытания и подготовку к пуску.

Особенности монтажа ректификационной колонны

Установка ректификационной колонны требует точного соблюдения проектных отметок и допусков. Даже незначительное отклонение по вертикальности, положению опорных элементов или соосности штуцеров влияет на подключение обвязки, распределение потоков и работу внутренних контактных устройств. Отдельное внимание уделяется состоянию фундамента, анкерной группы, опорной юбки, площадок обслуживания и несущих конструкций.

• монтаж корпуса секциями или укрупненными блоками с учетом грузоподъемности и схемы строповки;
• установка тарелок, насадки, опорных решеток, распределителей, отбойников, каплеуловителей и люковых узлов;
• контроль сварных соединений, герметичности фланцев, качества уплотнений и чистоты внутреннего объема;
• подключение трубопроводной обвязки: питание, флегма, кубовый остаток, дренажи, вентиляция, предохранительная арматура;
• интеграция КИПиА, уровнемеров, температурных вводов, датчиков давления и исполнительных механизмов;
• подготовка к теплоизоляции, антикоррозионной защите и последующей пусконаладке.

Если монтаж ректификационной колонны выполняется в действующем цехе, дополнительно учитываются остановочные окна, ограничения по высоте подъема, взрывопожароопасная среда, маршруты доставки секций и требования к временным схемам производства работ.

Этапы монтажа ректификационной колонны

1. Предмонтажное обследование. Проверяются исполнительные отметки, готовность основания, доступность монтажной зоны, наличие закладных деталей, фактические габариты секций и состояние комплектующих.
2. Подготовка ППР и технологической документации. Определяются очередность работ, схема подъема, применяемая грузоподъемная техника, зоны опасных работ, состав сварочного и контрольного оборудования.
3. Сборка и подъем корпуса. Выполняется укрупнительная сборка, установка царг, стыковка обечаек, монтаж юбки или опор, фиксация по проектным осям и окончательная выверка.
4. Монтаж внутренних устройств. Устанавливаются тарельчатые пакеты или насадочные блоки, распределительные системы, переливные элементы, крепеж и сервисные узлы. На этом этапе особенно важна чистота внутренних поверхностей.
5. Обвязка и подключение. Подсоединяются трубопроводы, конденсаторы, кипятильники, линии отбора, дренажные и продувочные линии, кабельные трассы и шкафы автоматики.
6. Контроль качества. Проводятся неразрушающий контроль сварки, проверка фланцевых соединений, опрессовка, продувка, промывка, при необходимости сушка и инертирование.
7. Сдача в эксплуатацию. Оформляется исполнительная документация, акты скрытых работ, журналы сварки, протоколы испытаний и комплект документов для последующей пусконаладки.

Такой порядок позволяет выполнить монтаж ректификационной колонны без конфликтов между механической частью, строительной подготовкой и автоматизацией процесса.

Виды установки ректификационной колонны

Состав работ зависит от конструкции аппарата, условий площадки и стадии жизненного цикла оборудования. На промышленных объектах применяются следующие варианты:

• монтаж тарельчатых колонн с установкой клапанных, ситчатых или колпачковых тарелок;
• монтаж насадочных колонн с загрузкой регулярной или нерегулярной насадки и сборкой распределительных устройств;
• монтаж атмосферных и вакуумных аппаратов с учетом требований к герметичности и минимизации подсоса воздуха;
• монтаж новой колонны на подготовленный фундамент;
• замена существующего аппарата в период капитального ремонта;
• модернизация колонного оборудования переоснащение внутренних устройств, штуцерных узлов, систем контроля и обвязки.

Отдельной задачей считается монтаж колонного аппарата в стесненных условиях, когда подъем выполняется частями, а сборка ведется поярусно внутри существующего технологического блока.

Монтажные работы востребованы в отраслях, где разделение смесей по летучести является частью основного технологического цикла:

• нефтепереработка и газопереработка;
• нефтехимия и производство органических растворителей;
• химическая промышленность и тонкий органический синтез;
• спиртовое и пищевое производство;
• фармацевтические и биотехнологические линии;
• установки регенерации и очистки технологических сред.

Во всех перечисленных сегментах монтаж ректификационной колонны должен учитывать свойства продукта, рабочие температуры и давления, коррозионную активность среды и требования к санитарному или взрывозащищенному исполнению.

Преимущества сотрудничества с Engineering Experts

Engineering Experts ведет монтаж ректификационной колонны как инженерную задачу, а не только как сборочно-монтажный процесс. Это важно для объектов, где необходимо согласовать строительную часть, механический монтаж, трубопроводную обвязку и систему автоматизации в едином графике.

• проработка проекта до выхода на площадку: анализ чертежей, спецификаций, P&ID, нагрузок и монтажных рисков;
• организация работ по ППР с учетом требований охраны труда и промышленной безопасности;
• сварка и сборка по утвержденным процедурам с контролем материалов и прослеживаемостью соединений;
• геодезическая выверка, входной контроль оборудования и фиксация фактических отклонений;
• координация с проектировщиками, генподрядчиком, службой эксплуатации и представителями технадзора;
• подготовка исполнительной документации, необходимой для сдачи объекта и дальнейшей эксплуатации.

Такой подход снижает количество доработок на стадии подключения, упрощает приемку и обеспечивает прогнозируемый переход к испытаниям и пуску.

Заказать услугу монтажа ректификационной колонны

Чтобы оценить объем работ и подготовить техническое предложение на монтаж ректификационной колонны, обычно требуется исходный комплект данных:

• чертеж общего вида, спецификация и данные по массе секций;
• проектные отметки, схема фундамента и металлоконструкций;
• P&ID, схемы трубопроводов, перечень КИПиА и запорной арматуры;
• требования к сварке, НК, испытаниям, антикоррозионной защите и изоляции;
• условия действующего производства, график остановки или окно монтажа;
• перечень работ, которые должны быть включены в поставку: сборка, обвязка, испытания, пусковое сопровождение.

На основании этих данных Engineering Experts формирует состав работ, последовательность монтажа, требования к технике, трудовым ресурсам и контрольным операциям. Это позволяет заранее увязать монтаж ректификационной колонны с графиком строительства или капитального ремонта и избежать простоев на этапе подключения оборудования.
