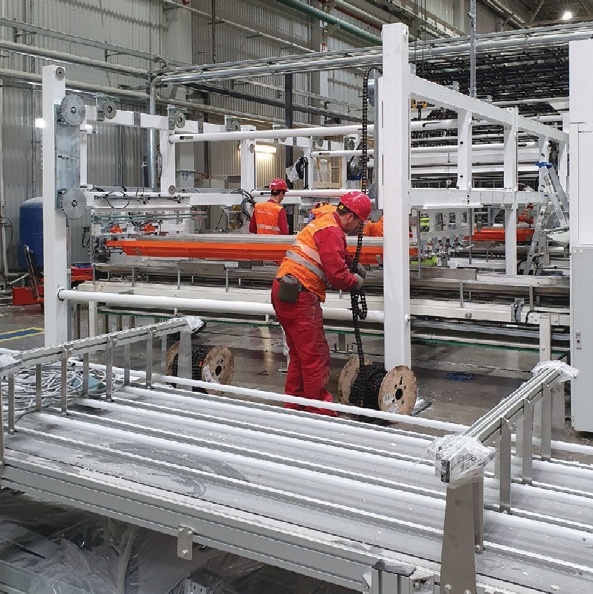

Монтаж обрабатывающих центров

Монтаж обрабатывающих центров требует не только такелажных операций и подключения оборудования, но и инженерной подготовки площадки, проверки несущей способности основания, выверки геометрии, интеграции с инженерными сетями и последующей пусконаладки. Для станков с ЧПУ критичны точность позиционирования, стабильность температурного режима, качество электропитания и отсутствие паразитных вибраций. Ошибки на этапе установки приводят к потере паспортной точности, ускоренному износу направляющих, сбоям автоматики и отклонениям при обработке.

Особенности монтажа обрабатывающих центров

Монтаж обрабатывающих центров выполняют с учетом массы станка, схемы анкеровки, требований производителя к фундаменту, допустимых отклонений по горизонтали и параметров окружающей среды. Для тяжелых и высокоточных моделей важны отдельный фундамент, виброразвязка, температурная стабильность и корректная трассировка кабельных линий. При размещении учитывают зоны обслуживания, вылет ограждений, доступ для замены инструмента, удаления стружки и ревизии узлов.

• анализ проектной документации, паспортов и монтажных схем;
• проверка готовности фундамента, приямков, закладных элементов и отметок;
• организация такелажа с учетом центра тяжести и маршрута перемещения;
• подключение электропитания, сжатого воздуха, СОЖ, аспирации и сети передачи данных;
• выверка по уровням, линейности, перпендикулярности и базовым осям;
• подготовка к вводу в эксплуатацию и приемочным испытаниям.

Если оборудование встраивается в производственную линию, дополнительно согласуют обмен сигналами с роботами, конвейерами, складами инструмента, системами MES и промышленной автоматикой. В этом случае монтаж обрабатывающих центров включает проверку интерфейсов, адресации, защитных цепей и алгоритмов межмашинной блокировки.

Этапы установки обрабатывающих центров

1. Предмонтажное обследование. Оценивают состояние площадки, отметки пола, наличие подъемных механизмов, ширину проемов, допустимые нагрузки на перекрытия, точки подвода коммуникаций и требования по охране труда.

2. Подготовка основания. Выполняют контроль геометрии фундамента, прочности бетона, расположения анкерных групп, каналов под кабельные трассы и точек дренажа для технологических жидкостей.

3. Доставка, разгрузка и такелаж. Станок перемещают согласно карте строповки, с применением траверс, роликовых систем, домкратов или крановой техники. На этом этапе исключают перекосы и ударные нагрузки на станину.

4. Установка на место. Производят посадку на фундамент, первичную нивелировку, анкеровку либо монтаж на виброопоры, затем выполняют точную юстировку по контрольным поверхностям.

5. Подключение. Подводят силовое питание, заземление, воздух, СОЖ, вытяжку, маслоохлаждение, сетевые линии и внешние системы безопасности. Параллельно проверяют соответствие напряжения, фазировки и параметров защиты.

6. Пусконаладочные работы. Выполняют запуск осей, шпинделя, гидравлики и автоматики, настройку параметров ЧПУ, калибровку датчиков, проверку магазинов инструмента и тестовые циклы обработки.

7. Сдача. Формируют исполнительную документацию, протоколы измерений, акты скрытых работ и результаты пробного реза либо холостых испытаний.

Виды монтажа обрабатывающих центров

По конструкции и назначению монтаж обрабатывающих центров различается по трудоемкости и составу операций. На практике чаще всего выделяют следующие группы оборудования:

• вертикальные центры с ЧПУ — компактные решения для серийной мехобработки, требующие точной выставки по уровню и стабильного электропитания;
• горизонтальные центры — оборудование с повышенными требованиями к выверке колонны, паллетным системам и отводу стружки;
• портальные и мостовые станки — крупногабаритные комплексы, для которых критичны фундамент, геометрия направляющих и организация поузловой сборки;
• токарно-фрезерные центры — машины с совмещенными кинематическими схемами, где важна синхронизация осей, револьверных головок и приводного инструмента;
• пятиосевые центры — высокоточные установки с повышенными требованиями к юстировке, термостабильности и калибровке кинематики;
• автоматизированные ячейки — комплексы со станком, роботом, загрузочными модулями и ограждением, где необходима интеграция механики, электрики и программной логики.

Профессиональная установка и пусконаладка востребованы в производствах, где критичны точность, повторяемость и устойчивость технологического процесса:

• машиностроение и приборостроение;
• авиационно-космическая отрасль;
• автомобилестроение и выпуск компонентов трансмиссии;
• энергетическое машиностроение;
• изготовление пресс-форм, штампов и инструментальной оснастки;
• производство металлоконструкций, корпусных деталей, узлов из алюминия, титана и нержавеющих сталей.

В каждой отрасли требования к монтажу различаются: для инструментального производства приоритетом становится геометрическая точность, для крупного машиностроения — работа с тяжелыми узлами и фундаментами, для автоматизированных линий — корректная интеграция в существующую инфраструктуру предприятия.

Преимущества сотрудничества с Engineering Experts

Engineering Experts организует монтаж обрабатывающих центров как инженерный проект с привязкой к условиям площадки и регламентам производителя. Работы ведут специалисты по механическому монтажу, электромонтажу, такелажу и пусконаладке, что позволяет увязать смежные операции в едином графике.

• подготовка ППР, карт такелажа и последовательности сборки;
• работа по заводским инструкциям, допускам и нормам промышленной безопасности;
• контроль геометрии с применением измерительного инструмента и протоколированием результатов;
• координация с генподрядчиком, службой эксплуатации и поставщиком оборудования;
• ведение исполнительной и приемо-сдаточной документации;
• возможность выполнения комплекса работ: от приемки на площадке до ввода в эксплуатацию.

Такой подход снижает риск повторной выверки, несогласованных подключений и простоев между этапами, особенно когда монтаж обрабатывающих центров выполняется в действующем цехе или в составе проекта по техническому перевооружению.

Заказать услугу установки обрабатывающих центров

Чтобы заказать услуги, на этапе запроса обычно передают модель станка, массу и габариты, компоновочный чертеж, требования к фундаменту, перечень подключаемых сред, наличие грузоподъемной техники, условия доступа в цех и планируемые сроки остановки производства. Для импортного оборудования дополнительно полезны монтажные инструкции, I/O-листы, схемы подключения и требования производителя к приемочным испытаниям.

На основании исходных данных формируют состав работ, потребность в персонале и оснастке, график, перечень рисков и требования к подготовке площадки. Если требуется перенос, переустановка или монтаж обрабатывающих центров после релокации, в объем также включают маркировку узлов, консервацию, повторную сборку, юстировку и проверку точности после запуска.
