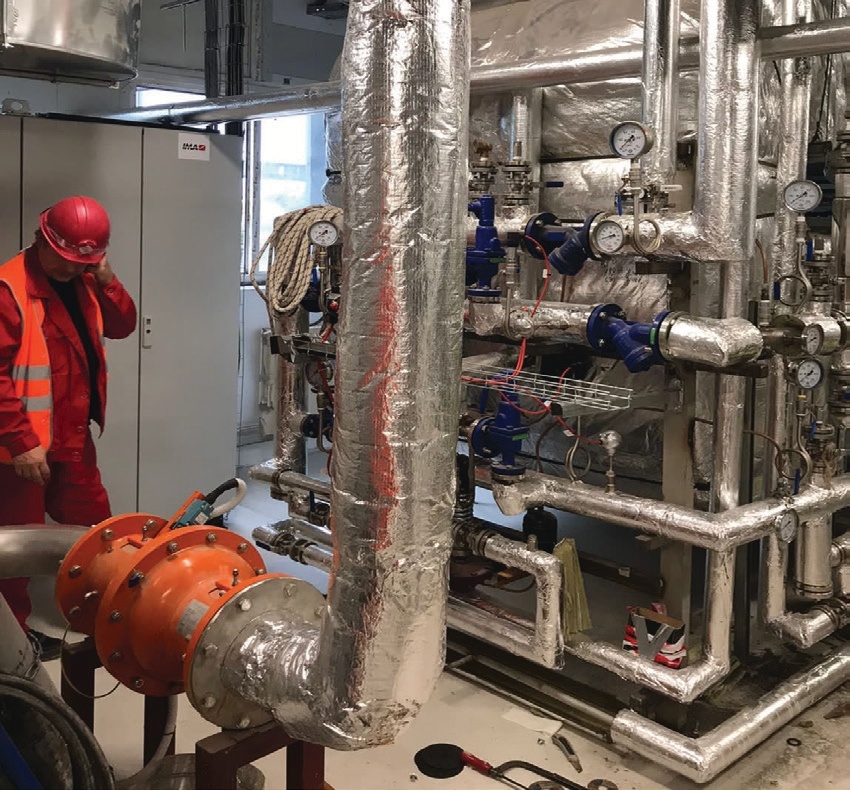

Монтаж оборудования работающего под давлением

Монтаж оборудования, работающего под давлением, относится к работам с повышенными требованиями к точности сборки, качеству сварных соединений, контролю герметичности и соблюдению норм промышленной безопасности. Ошибки на этапе установки приводят не только к утечкам среды и внеплановым остановкам, но и к рискам для персонала, строительных конструкций и смежных инженерных систем. Поэтому при монтаже учитывают расчетные нагрузки, рабочее и пробное давление, температуру, свойства среды, требования изготовителя, а также проектную и исполнительную документацию. В состав работ обычно входят приемка оборудования, подготовка основания, такелаж, установка в проектное положение, обвязка трубопроводами, монтаж арматуры, КИПиА, предохранительных устройств, испытания и оформление актов.

Особенности монтажа оборудования работающего под давлением

Оборудование этой категории включает сосуды, ресиверы, теплообменники, котлы, сепараторы, коллекторы, деаэраторы, автоклавы и другие аппараты, в которых рабочая среда находится под избыточным давлением. Монтаж должен выполняться с учетом требований ТР ТС 032/2013, федеральных норм и правил в области промышленной безопасности, паспортов и руководств завода-изготовителя. На практике это означает, что исполнитель обязан проверить не только геометрию и комплектность, но и соответствие материалов, сварочных процедур, опорных узлов и схемы обвязки проектным решениям.

• контроль состояния фундаментов, металлоконструкций, закладных деталей и анкерных групп;
• проверку комплектности, маркировки, паспортов, сертификатов и разрешительной документации;
• соблюдение допусков по вертикальности, соосности, отметкам и компенсации температурных удлинений;
• применение аттестованных технологий сварки и неразрушающего контроля;
• монтаж предохранительных клапанов, запорной и регулирующей арматуры, импульсных линий и приборов контроля;
• проведение гидравлических или пневматических испытаний в предусмотренном проектом объеме.

Отдельное внимание уделяется средам с высокой температурой, агрессивными компонентами, паром, сжатым воздухом, техническими газами и теплоносителями. Для таких систем критичны правильный выбор прокладочных материалов, схема дренажа и продувки, доступность узлов ревизии и возможность безопасного обслуживания.

Этапы монтажа

1. Подготовка исходных данных. Анализируются проект, спецификации, планы производства работ, ведомости объемов, схемы трубопроводов, требования к сварке и контролю, условия площадки и ограничения по такелажу.

2. Входной контроль. Проверяются комплектность поставки, отсутствие повреждений, соответствие заводских табличек, наличие паспортов, сертификатов, инструкций, консервации и транспортных заглушек.

3. Подготовка места установки. Выполняются разбивка осей, проверка отметок, приемка фундамента, устройство опор, площадок обслуживания, закладных элементов и временных такелажных схем.

4. Такелаж и установка. Оборудование подают в зону монтажа, выставляют в проектное положение, фиксируют на опорах или раме, выверяют по уровню и осям, после чего выполняют окончательное крепление.

5. Обвязка и присоединение систем. Монтируются трубопроводы, арматура, дренажи, воздухоотводчики, импульсные линии, приборы, теплоизоляционные закладные, элементы автоматики и электроснабжения.

6. Контроль качества. Проводятся визуальный и измерительный контроль, при необходимости радиографический, ультразвуковой, капиллярный или магнитопорошковый контроль сварных соединений.

7. Испытания и сдача. Выполняются прочностные и плотностные испытания, проверка срабатывания защитных устройств, оформление исполнительной документации, актов и журналов, подготовка к пусконаладке.

Виды установки оборудования работающего под давлением

По составу работ монтаж оборудования, работающего под давлением, может отличаться в зависимости от типа объекта и степени заводской готовности. На новых площадках чаще выполняют полный цикл с устройством опор и прокладкой трубопроводов. На действующих предприятиях преобладают замена аппаратов, реконструкция узлов, подключение дополнительных емкостей, модернизация систем безопасности и врезки в существующие сети.

• монтаж вертикальных и горизонтальных сосудов;
• установка котельного и теплообменного оборудования;
• монтаж ресиверов, воздухосборников и газовых емкостей;
• сборка технологических блоков на рамах и skid-модулях;
• замена аппаратов в стесненных условиях действующего производства;
• демонтаж, перенос, повторная установка и техническое перевооружение.

Отдельная категория работ связана с монтажом узлов учета, предохранительных устройств, редуцирующих станций и вспомогательных систем: дренажей, продувок, насосных линий, шкафов автоматики и систем сигнализации.

Такие работы востребованы на промышленных, энергетических и инфраструктурных объектах, где используются пар, сжатый воздух, инертные и технические газы, горячая вода, теплоносители и технологические среды. В каждом случае требования к монтажу определяются не только давлением, но и режимом эксплуатации, цикличностью нагрузки, коррозионной активностью и категорией опасности объекта.

• котельные, ТЭЦ, ИТП и тепловые пункты;
• нефтегазовые, химические и нефтехимические производства;
• пищевые, фармацевтические и перерабатывающие предприятия;
• компрессорные и воздухоразделительные станции;
• склады технических газов и производственные участки с пневмосетями;
• объекты водоподготовки, стерилизации и технологического нагрева.

Преимущества сотрудничества с Engineering Experts

Engineering Experts организует монтажные работы как часть общей инженерной реализации объекта: от проверки проектных решений до сопровождения испытаний и передачи исполнительной документации. Такой подход позволяет заранее увязать технологическую часть с общестроительными, электротехническими и автоматизированными системами.

• проработка узлов установки с учетом фактических условий площадки и требований изготовителя;
• координация монтажников, сварочного производства, службы контроля качества и ПТО;
• привязка графика работ к поставке оборудования, готовности фундаментов и смежным разделам;
• контроль допусков, сварки, испытаний и комплектности исполнительной документации;
• опыт работы с реконструкцией действующих объектов, где важны остановочные окна и безопасная организация производства работ.

Для заказчика и генерального подрядчика это означает понятный состав операций, прогнозируемую последовательность монтажа и прозрачные требования к приемке.

Заказать услугу монтажа оборудования работающего под давлением

Чтобы подготовить техническое предложение на монтаж оборудования, работающего под давлением, обычно требуется комплект исходных данных по объекту. Чем точнее исходная информация, тем корректнее можно определить объем работ, ресурсы, перечень испытаний и требования к допускам.

• наименование и тип оборудования, рабочее давление, температура и характеристики среды;
• проектная, рабочая и заводская документация, P&ID, спецификации, планы и разрезы;
• сведения о фундаменте, металлокаркасе, отметках, существующих сетях и ограничениях по такелажу;
• требования к сварке, НК, испытаниям, изоляции, окраске и КИПиА;
• данные о статусе объекта: новое строительство, реконструкция, техническое перевооружение или замена;
• ожидаемые сроки, режим доступа на площадку и порядок сдачи исполнительной документации.

После анализа исходных материалов формируются состав работ, календарная последовательность, перечень контрольных операций и требования к подготовке площадки. Это позволяет начать монтаж без лишних корректировок уже в ходе производства работ.
