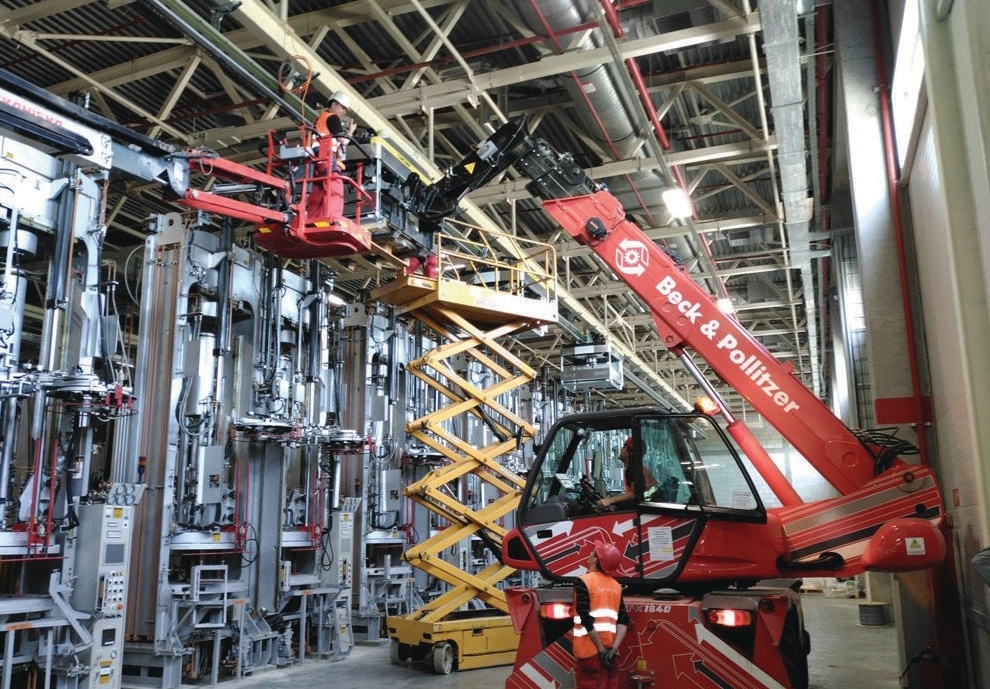

Монтаж металлургического оборудования

Монтаж металлургического оборудования включает приемку строительной готовности, укрупнительную сборку, такелаж, установку агрегатов в проектное положение, геодезическую выверку, сварку, анкерование, подливку и подготовку к пусконаладке. Для таких объектов характерны значительные массы узлов, непрерывный режим эксплуатации, повышенные температуры, пылегазовая среда, вибрационные и ударные нагрузки. Поэтому к монтажным работам предъявляют повышенные требования по точности, последовательности операций и контролю качества. Ошибки на стадии установки приводят к перекосу валов, ускоренному износу подшипниковых опор, нарушению работы приводов, редукторов, транспортных систем и печных механизмов. Работы выполняют по проектной, заводской и исполнительной документации с учетом требований промышленной безопасности и действующих норм.

Особенности установки оборудования для металлургии

Монтаж металлургического оборудования отличается высокой зависимостью результата от состояния фундаментов, металлоконструкций, монтажных отметок и фактической геометрии строительной части. На практике нередко требуется корректировка схем строповки, разработка ППР, уточнение последовательности подачи крупногабаритных блоков и согласование работ с действующим производством. Для надежной установки важно учитывать тепловые расширения, динамику вращающихся узлов, допуски на соосность, плоскостность и вертикальность.

• работа с тяжелыми и негабаритными элементами: станины, кожухи, секции печей, валковые клети, кристаллизаторы, ковшевые механизмы;
• обязательная геодезическая разбивка осей, контроль высотных отметок и исполнительная съемка;
• применение специальных методов выверки: лазерная центровка, контроль биения, шаблоны, индикаторные измерения;
• монтаж технологической обвязки: трубопроводы воды, газа, масла, воздуха, гидравлики и аспирации;
• повышенные требования к сварным соединениям, анкерным группам, подливке под оборудование и качеству опорных поверхностей.

При реконструкции действующих цехов дополнительно учитывают стесненность площадки, окна остановки производства, ограничения по грузоподъемной технике и необходимость безопасного совмещения строительно-монтажных и эксплуатационных процессов.

Этапы монтажа металлургического оборудования

Типовая последовательность работ формируется по проекту производства работ и технологическим картам. Как правило, процесс включает следующие стадии:

1. анализ исходных данных: чертежи КМ, КЖ, технологическая схема, паспорта оборудования, требования завода-изготовителя;
2. проверка строительной готовности: фундаменты, закладные детали, проемы, подкрановые пути, монтажные площадки;
3. приемка и входной контроль поставки, расконсервация, сортировка узлов и комплектующих;
4. укрупнительная сборка блоков, подготовка оснастки, траверс, строповочных схем и временных опор;
5. такелаж и установка агрегатов, предварительная фиксация, выверка по осям и отметкам;
6. окончательное закрепление, сварка, подливка, центровка приводов и сопряженных механизмов;
7. подключение инженерных систем, холодные и функциональные испытания, оформление исполнительной документации.

После механической части выполняют пусконаладочные операции, проверяют работу автоматики, блокировок, систем смазки и охлаждения. Для критичных узлов оформляют протоколы центровки, акты скрытых работ, журналы сварочного контроля и результаты неразрушающего контроля.

Состав работ зависит от технологического передела, компоновки цеха и степени заводской готовности поставляемых модулей. В промышленной практике востребованы следующие виды монтажа:

• установка плавильных и нагревательных печей, газоходов, горелочных устройств, систем охлаждения;
• сборка и выверка машин непрерывного литья заготовок, рольгангов, ножниц, тянущих и направляющих устройств;
• монтаж прокатных станов, клетей, валков, шпинделей, редукторов, моталок и разматывателей;
• установка конвейеров, скиповых подъемников, перегрузочных узлов и шихтоподачи;
• монтаж пылегазоочистки, аспирации, насосных станций, гидравлических и маслосмазочных систем;
• замена отдельных агрегатов в рамках модернизации, демонтаж изношенных узлов и релокация оборудования.

Отдельное направление — шефмонтаж и техническое сопровождение, когда монтажная организация или завод-изготовитель контролирует соблюдение технологии сборки, выверки и запуска оборудования на площадке заказчика.

Области монтажа

Монтаж металлургического оборудования применяется на объектах черной и цветной металлургии, в литейных и заготовительных производствах, на участках термообработки и обработки металла давлением. Услуга востребована как при новом строительстве, так и при техническом перевооружении существующих предприятий.

• агломерационные, доменные, сталеплавильные и ферросплавные производства;
• цеха непрерывного литья, сортопрокатные и листопрокатные комплексы;
• участки нагрева, термической обработки, дробеметной и финишной обработки;
• литейные производства с индукционными, дуговыми и тигельными печами;
• инфраструктурные системы цеха: газоочистка, водооборотные циклы, компрессорные, насосные, складские и транспортные линии.

Для каждого направления различаются требования к материалам, огнеупорной части, температурным режимам, классам точности и составу испытаний после сборки.

Преимущества сотрудничества с Engineering Experts

Engineering Experts организует монтажные работы с акцентом на инженерную подготовку, управляемость графика и подтверждаемое качество исполнительных данных. Такой подход особенно важен на сложных технологических линиях, где монтаж связан с реконструкцией смежных систем и ограничениями по остановке производства.

• предварительная оценка проектных решений и выявление коллизий до выхода на площадку;
• синхронизация монтажа с поставкой оборудования, строительной готовностью и графиком отключений;
• геодезическое сопровождение, контроль допусков, центровки и фактической геометрии узлов;
• ведение исполнительной документации, актов, схем, журналов и протоколов испытаний;
• опыт работы с тяжелыми агрегатами, нестандартным такелажем и действующими промышленными объектами;
• координация монтажников, сварщиков, наладчиков, специалистов по КИПиА и смежным инженерным системам.

При необходимости компания подключается к проекту на отдельных стадиях: от обследования и подготовки площадки до контроля сборки, пусковых операций и сдачи оборудования в эксплуатацию.

Заказать услуги установки металлургического оборудования

Чтобы заказать монтаж металлургического оборудования, необходимо передать исходные данные по объекту: состав линии, чертежи, схемы размещения, данные по фундаментам, массо-габаритные характеристики, требования изготовителя и информацию о режиме работы площадки. На основании этих материалов определяют объем механомонтажных операций, потребность в грузоподъемной технике, перечень контроля, состав бригады и календарный план.

В запрос обычно включают:

• проектную и рабочую документацию, ведомости оборудования и спецификации;
• сведения о степени строительной готовности и наличии монтажных проемов;
• требования по сварке, НК, геодезии, испытаниям и промышленной безопасности;
• условия доступа на объект, график остановки производства и ограничения по технике;
• необходимость демонтажа, релокации, шефмонтажа или пусконаладки.

После рассмотрения исходных данных формируют техническое решение, последовательность операций и комплект организационно-технологической документации. Это позволяет заранее увязать монтаж металлургического оборудования с условиями площадки, требованиями заказчика и режимом работы действующего производства.
