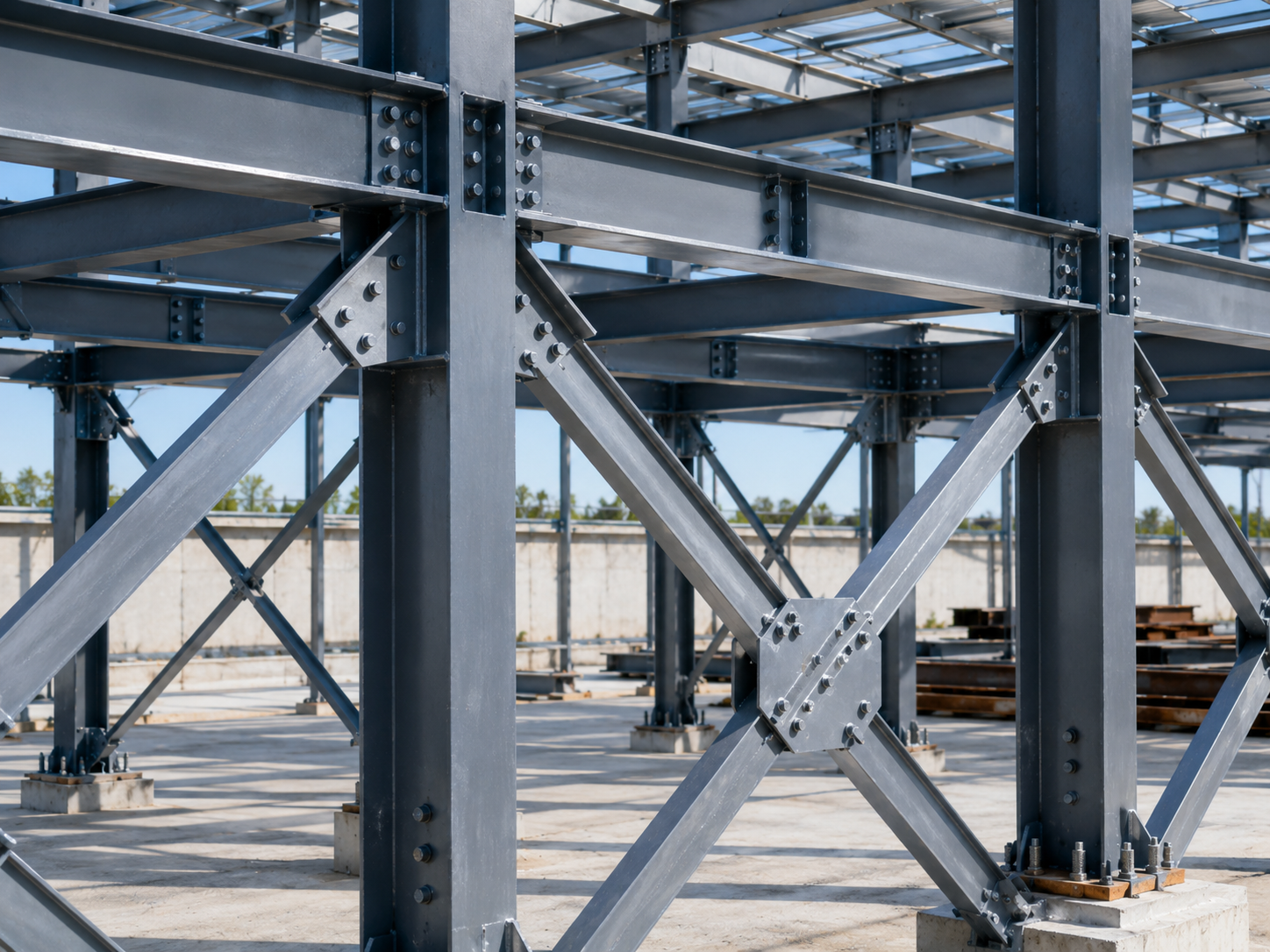

Связи металлоконструкций

Связи металлоконструкций обеспечивают пространственную жесткость стального каркаса, стабилизируют колонны, фермы, ригели, балки покрытия и другие несущие элементы. Они воспринимают горизонтальные, ветровые, монтажные и эксплуатационные воздействия, помогают сохранить геометрию каркаса и передают усилия на фундаменты, рамы, диафрагмы или другие жесткие участки конструкции.

Engineering Experts выполняет проектирование, изготовление и сопровождение монтажа связей металлоконструкций для производственных зданий, складов, эстакад, технологических площадок, высотных каркасов и объектов реконструкции. В работе учитываются расчетная схема, шаг колонн, температурные блоки, тип покрытия, крановые нагрузки, монтажная последовательность, узлы крепления и требования к защитному покрытию.

Мы рассматриваем связи не как второстепенные раскосы, а как часть общей несущей системы. От правильного подбора сечения, типа узла, способа соединения и последовательности монтажа зависит устойчивость всего сооружения на стадии сборки и в течение расчетного срока эксплуатации.

Связи металлоконструкций: расчет, изготовление и монтаж

Основная задача связей - сформировать устойчивую пространственную систему из отдельных колонн, ферм, балок, ригелей и прогонов. Без правильно спроектированных связей каркас может потерять жесткость, получить перекосы при монтаже или неправильно перераспределять усилия при ветровых, крановых и технологических нагрузках.

• разрабатываем связи металлоконструкций по КМ, КМД и техническому заданию;
• подбираем тип связи, сечение, фасонки, накладки, болты и сварные узлы;
• учитываем работу элементов на растяжение, сжатие и знакопеременные усилия;
• прорабатываем монтажную устойчивость каркаса до замыкания постоянных связей;
• готовим спецификации, схемы расположения, ведомости метизов и монтажные решения;
• сопровождаем изготовление, защитное покрытие, маркировку и поставку на объект.

Какие связи металлоконструкций можно заказать

Инжиниринг Экспертс работает со связями для промышленных, складских, технологических, инфраструктурных и реконструируемых объектов. Исполнение подбирается по расчетным усилиям, длине панели, допустимой гибкости, условиям монтажа, типу каркаса и требованиям к эксплуатации.

Вертикальные связи каркаса

Вертикальные связи размещают между колоннами, в торцах, по продольным рядам и в промежуточных осях температурного блока. Они обеспечивают устойчивость каркаса в продольном направлении, передают горизонтальные усилия и помогают сохранить проектную геометрию здания.

Горизонтальные связи покрытия

Горизонтальные связи устраивают в уровне покрытия, по верхним или нижним поясам ферм, между балками и в составе пространственных блоков. Они стабилизируют элементы покрытия, распределяют ветровые и монтажные нагрузки и помогают связать отдельные части каркаса в единую систему.

Крестовые связи

Крестовые связи - одно из самых распространенных решений для стен, покрытий и каркасов промышленных зданий. Они эффективны по металлоемкости, хорошо работают при передаче горизонтальных усилий и удобны для расчетной проверки. Исполнение может быть стержневым, тяговым, болтовым или сварным.

Портальные и рамные связи

Портальные и рамные связи применяются там, где нужно сохранить свободный проем, проход техники, технологический коридор или пространство для инженерных коммуникаций. Такие решения требуют более внимательной расчетной проработки, потому что жесткость обеспечивается не диагональными раскосами, а рамной работой элементов.

Тяговые связи из круглой стали

Тяговые системы из круглой стали или стержней подходят для элементов, которые работают преимущественно на растяжение. Они часто применяются в покрытиях, стеновых плоскостях, легких каркасах и быстровозводимых зданиях. Для надежной работы важно правильно рассчитать натяжение, узлы крепления и монтажную последовательность.

Жесткие стержневые связи

Жесткие связи из уголка, трубы, швеллера или другого профиля выбирают, если элемент может работать не только на растяжение, но и на сжатие. Такие связи применяются при монтажных нагрузках, реверсивных воздействиях, повышенных требованиях к устойчивости и работе каркаса в сложных условиях.

Из каких профилей изготавливаются связи

Профиль для связей подбирается по расчетным усилиям, длине элемента, гибкости, типу соединений, коррозионной среде и требованиям к монтажу. Важно, чтобы выбранное решение было не только расчетно корректным, но и технологичным в изготовлении, доставке и сборке на объекте.

• уголок - для жестких стержневых связей и типовых каркасных решений;
• круглая сталь и тяги - для растянутых элементов и регулируемых систем;
• труба - для элементов с повышенной устойчивостью и аккуратным внешним видом;
• швеллер - для жестких связей, работающих в сложных узлах;
• полоса - для легких вспомогательных связевых элементов;
• составные элементы - для нестандартных узлов, реконструкции и усиления каркаса.

Где применяются связи металлоконструкций

Связи металлоконструкций применяются в зданиях и сооружениях, где требуется устойчивая работа стального каркаса в продольном, поперечном и пространственном направлении. Они используются как в новых проектах, так и при реконструкции, усилении и модернизации действующих объектов.

• одноэтажные производственные корпуса и складские комплексы;
• многоярусные этажерки, антресоли и площадки обслуживания;
• каркасы с мостовыми кранами, кран-балками и подвесным оборудованием;
• эстакады трубопроводов, кабельные галереи и технологические переходы;
• башни, мачты, навесы, ангары и быстровозводимые здания;
• промышленные объекты с вибрациями, динамикой и технологическими нагрузками;
• реконструируемые здания, где требуется усилить пространственную схему каркаса.

Что входит в проектирование связей металлоконструкций

Проектирование связей начинается с анализа общей расчетной схемы каркаса. Нельзя просто выбрать профиль по каталогу и установить его между колоннами или фермами. Нужно понимать, какие усилия должна воспринимать связь, как она включается в работу каркаса, где расположены температурные блоки и в какой последовательности будет выполняться монтаж.

Проверка расчетной схемы

На этом этапе анализируются горизонтальные нагрузки, ветровые воздействия, крановые нагрузки, монтажные состояния, устойчивость колонн, ферм, ригелей и элементов покрытия. Также проверяется, достаточно ли связей для пространственной неизменяемости каркаса и нет ли конфликтов со смежными разделами.

Подбор сечений и типа связи

Сечение выбирается по усилиям, расчетной длине, гибкости, условиям работы и типу соединений. Для растянутых элементов могут применяться тяги, для сжатых и знакопеременных - более жесткие стержневые профили. При необходимости предусматриваются регулировочные элементы, накладки, фасонки и дополнительные усиления.

Разработка КМД и узлов крепления

В КМД уточняются длины элементов, отверстия, фасонки, косынки, накладки, болтовые группы, сварные швы, монтажные зазоры и маркировка. Чем точнее выполнена деталировка, тем ниже риск подрезки, рассверловки или вынужденного смещения элементов на площадке.

Изготовление связей металлоконструкций

Изготовление связей металлоконструкций начинается с проверки КМ, КМД, спецификаций, ведомостей крепежа, требований к покрытию и условиям монтажа. Для повторяющихся осей рационально использовать унифицированные фасонки, одинаковые болтовые группы и шаблоны, чтобы ускорить производство и упростить сборку на объекте.

1. Получаем исходные данные: КМ, КМД, расчетные усилия, схемы расположения связей, требования к покрытию и монтажу.
2. Проверяем расчетную схему, сечения, фасонки, отверстия, сварные швы, марки болтов и монтажные зазоры.
3. Подбираем металлопрокат, крепеж, сварочные материалы и систему защитного покрытия.
4. Выполняем раскрой профиля, сверление, пробивку или механическую обработку отверстий.
5. Собираем узлы, фасонки, косынки и накладки на кондукторах или по шаблонам.
6. Выполняем сварку, зачистку, контроль размеров и при необходимости неразрушающий контроль.
7. Наносим антикоррозионную защиту: грунтование, окраску, горячее цинкование или комбинированную систему.
8. Маркируем элементы, комплектуем крепеж, упаковываем и готовим поставку к отгрузке.

Монтаж связей металлоконструкций

Монтаж связей должен выполняться в правильной последовательности, потому что именно они часто обеспечивают временную устойчивость каркаса до завершения сборки. Если связи установить с нарушением осей, без выверки или с вынужденным смещением узлов, это может привести к перекосам, дополнительным напряжениям и проблемам при последующем монтаже ограждений, покрытий и оборудования.

• проверяется комплектность связей, фасонок, крепежа и монтажной документации;
• элементы раскладываются по осям и отметкам согласно маркировке;
• выполняется временное крепление и выверка положения элементов;
• проверяется совпадение отверстий, узлов, монтажных зазоров и диагоналей;
• выполняется затяжка болтов, натяжение тяг или сварка монтажных соединений;
• восстанавливается защитное покрытие в зонах стыков и монтажных повреждений;
• оформляются исполнительные схемы, акты и документы по контролю.

Если связи устанавливаются на действующем предприятии, дополнительно учитываются окна производства работ, доступ к узлам, маршруты персонала, ограничения по сварке, отключение оборудования и требования промышленной безопасности.

Контроль качества связей металлоконструкций

Связи должны соответствовать расчетной схеме, проектной документации и фактической работе каркаса. Контроль выполняется на стадии изготовления, при поставке и во время монтажа. Особое внимание уделяется отверстиям, фасонкам, болтовым группам, сварным швам, защитному покрытию и отсутствию монтажного перекоса.

• входной контроль металлопроката, сертификатов, крепежа и марки стали;
• проверка геометрии деталей после резки, сверления и механической обработки;
• контроль сборки фасонок, косынок, накладок и положения отверстий;
• визуально-измерительный контроль сварных швов;
• при необходимости - ультразвуковой, магнитопорошковый, капиллярный или другой неразрушающий контроль;
• контроль болтовых соединений, класса прочности и момента затяжки;
• проверка толщины и сплошности лакокрасочного покрытия или параметров цинкового слоя;
• приемка по исполнительной документации, маркировке и комплектности элементов.

Для длинномерных, гибких и тонкостенных элементов важно не допускать остаточных деформаций при транспортировке, складировании и подъеме. При монтаже дополнительно проверяются совпадение осей, корректность натяжения стержней и работа узлов без вынужденного смещения.

Стоимость связей металлоконструкций

Стоимость связей металлоконструкций зависит не только от массы стали. На цену влияют расчетная схема, тип профиля, количество узлов, фасонок, отверстий, сварных швов, болтовых соединений, защитное покрытие, степень унификации и необходимость монтажного сопровождения.

Что влияет на цену

• марка стали, толщина и тип проката;
• тип связи: крестовая, портальная, рамная, тяговая, жесткая стержневая или комбинированная;
• наличие фасонок, косынок, накладок, регулировочных элементов и усилений;
• количество отверстий, объем сверления и механической обработки;
• сварные узлы, высокопрочные болты и требования к контролю соединений;
• антикоррозионная защита, горячее цинкование, окраска или огнезащита;
• серийность элементов, повторяемость узлов и степень унификации;
• логистика, длина отправочных марок, упаковка, монтаж или шеф-монтаж.

Какие данные нужны для расчета

Для предварительной оценки нужны чертежи КМ или КМД, схемы расположения связей, расчетные усилия при наличии, план осей, отметки, шаг колонн, тип каркаса, требования к покрытию, условия эксплуатации, сроки, адрес объекта и формат поставки. Для точного расчета желательно передать спецификацию и ведомость крепежа.

Преимущества работы с Engineering Experts

Engineering Experts рассматривает связи металлоконструкций как часть общей работы каркаса, а не как набор отдельных раскосов. Такой подход важен для объектов, где нужно согласовать расчетную модель, деталировку, изготовление, поставку и монтажную последовательность.

• прорабатываем решения в привязке к КМ, КМД и монтажной схеме;
• подбираем сечения и узлы с учетом изготовления, сборки и работы на площадке;
• контролируем геометрию, отверстия, фасонки, маркировку и комплектность поставки;
• готовим документацию для монтажа, включая схемы расположения и ведомости метизов;
• учитываем коррозионную среду, огнезащиту, монтажные нагрузки и эксплуатационные воздействия;
• сопровождаем нестандартные узлы при реконструкции, усилении и адаптации действующих объектов.

Заказать изготовление связей металлоконструкций

Чтобы заказать изготовление связей металлоконструкций и получить расчет стоимости, передайте чертежи КМ или КМД, схемы расположения связей, план осей, отметки, шаг колонн, тип каркаса, требования к покрытию, категории среды, огнезащите, срокам, доставке и монтажу. Если нужны только поставка, монтаж или шеф-монтаж, это лучше указать сразу.

После анализа исходных данных Инжиниринг Экспертс определит состав работ, вариант исполнения, объем металла, типы узлов, требования к крепежу, защитному покрытию, комплекту документации и монтажной последовательности. Такой порядок помогает запустить изготовление без лишних уточнений и получить связи, готовые к сборке в составе стального каркаса.

Часто задаваемые вопросы

Чем связи отличаются от ригелей и прогонов?

Ригели и прогоны в основном воспринимают нагрузки от перекрытия, стен, покрытия или других конструкций. Связи металлоконструкций обеспечивают пространственную жесткость каркаса, стабилизируют основные элементы и передают горизонтальные, ветровые и монтажные усилия.

Можно ли применять только растянутые тяги?

Можно, если это подтверждено расчетом и монтажной схемой. Но в ряде узлов требуется работа на сжатие, особенно на стадии монтажа или при реверсивных воздействиях. В таких случаях используют более жесткие стержневые элементы.

Что выбрать для связей: уголок, трубу или круглый стержень?

Выбор зависит от усилия, расчетной длины, гибкости, типа узла, способа соединения и среды эксплуатации. Круглые тяги удобны для растянутых связей, трубы и уголки чаще применяются там, где возможна работа на сжатие и важна пространственная устойчивость.

Можно ли заменить сварные узлы на болтовые при монтаже?

Такая замена возможна только после проверки проектировщиком или разработчиком КМД. Изменение типа узла влияет на эксцентриситеты, несущую способность фасонок, толщину элементов, расчет соединений и монтажные допуски.

Когда требуется горячее цинкование связей?

Горячее цинкование целесообразно для наружных конструкций, влажной и умеренно агрессивной среды, а также для объектов с ограниченным доступом к последующему обслуживанию. Окончательное решение принимают по условиям эксплуатации и требованиям проекта.
