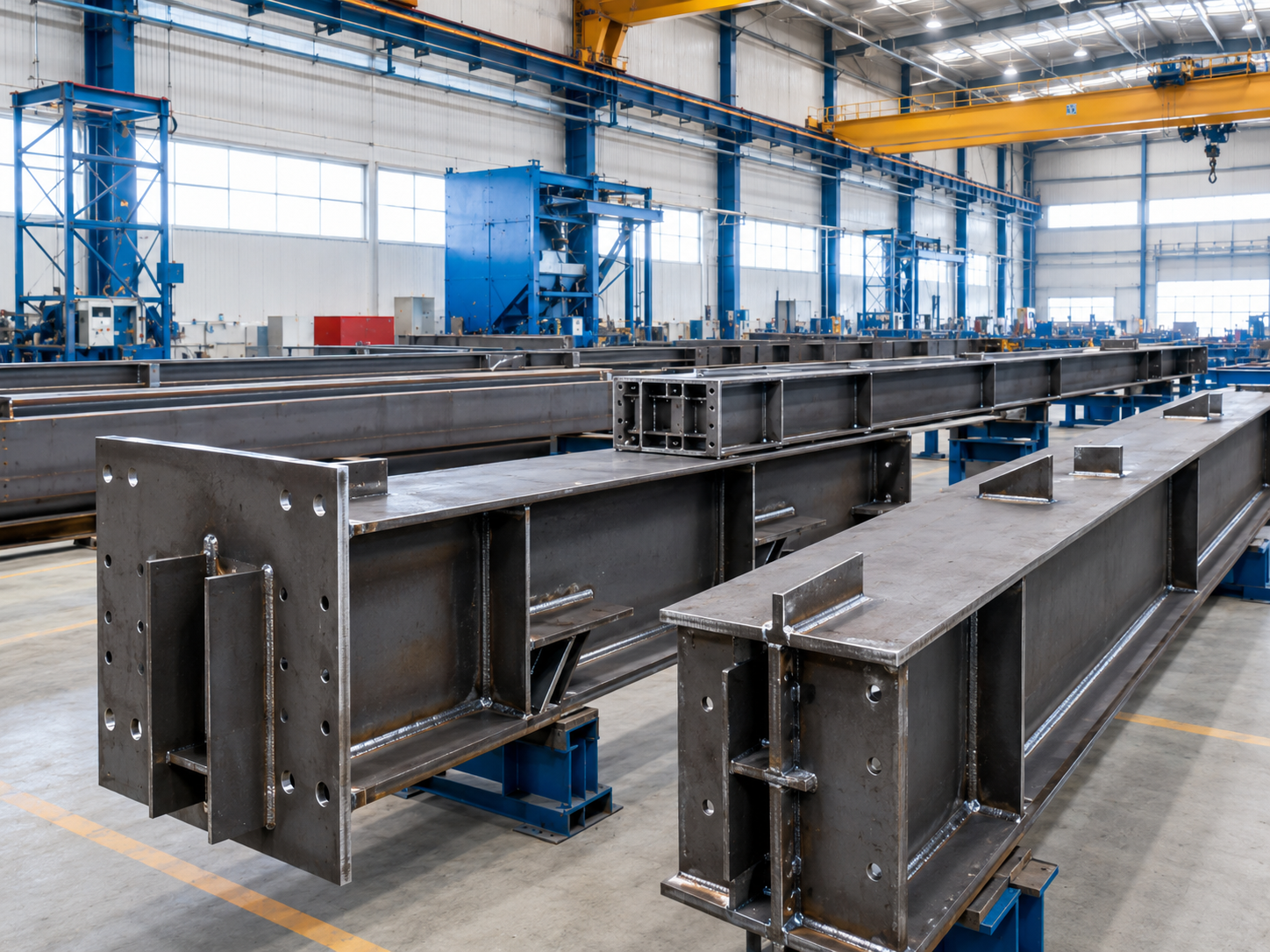

Сварные балки

Сварные балки применяются в проектах, где стандартного прокатного профиля недостаточно по несущей способности, высоте сечения, длине, жесткости или условиям монтажа. Такие элементы изготавливаются из листового металлопроката под конкретные нагрузки, пролет, схему опирания, узлы сопряжения и условия эксплуатации. В отличие от типового двутавра, сварная балка позволяет задавать высоту, толщину стенки и полок, усиливать отдельные зоны и оптимизировать массу конструкции.

Engineering Experts выполняет проектирование, расчет и сопровождение изготовления сварных балок по КМ, КМД, техническому заданию или чертежам заказчика. В работе учитываются расчетная схема, класс ответственности объекта, прогибы, устойчивость стенки и полок, монтажные стыки, транспортные ограничения, антикоррозионная защита, огнезащита и требования к контролю сварных соединений.

Мы рассматриваем сварную балку не как отдельное изделие из листа, а как часть металлокаркаса или технологической конструкции. Поэтому заранее проверяем, как элемент будет работать под нагрузкой, как он будет стыковаться с колоннами, фермами, плитами, опорами и связями, как его доставить на объект и смонтировать без доработок на площадке.

Сварные балки: расчет, изготовление и монтаж

Изготовление сварных балок востребовано там, где нужно получить несущий элемент с заданной геометрией и контролируемой массой. Такой подход позволяет уйти от ограничений стандартного сортамента, подобрать сечение под реальные усилия и заранее предусмотреть ребра жесткости, опорные пластины, монтажные отверстия, закладные детали и узлы крепления.

• разрабатываем сварные балки под конкретные нагрузки, пролеты и условия эксплуатации;
• подбираем высоту сечения, толщину стенки, толщину полок и марку стали;
• готовим КМ, КМД, спецификации, ведомости деталей и схемы сборки;
• учитываем болтовые и сварные узлы, опирание, стыки, ребра и монтажные пластины;
• сопровождаем изготовление, контроль сварки, защитное покрытие и подготовку к отгрузке.

Какие сварные балки можно заказать

Инжиниринг Экспертс работает со сварными балками для промышленных, складских, гражданских, технологических и инфраструктурных объектов. Исполнение подбирается по расчету, назначению конструкции, условиям площадки, требованиям к монтажу и дальнейшей эксплуатации.

Сварные двутавровые балки

Сварной двутавр - наиболее распространенный вариант для каркасов зданий, перекрытий, покрытий, эстакад, технологических площадок и опорных систем. Стенка и полки изготавливаются из листовой стали, после чего собираются и свариваются в единую конструкцию. Такое решение удобно, когда нужно получить нестандартную высоту сечения или снизить лишнюю металлоемкость по сравнению с прокатным профилем.

Сварные балки переменного сечения

Балки переменного сечения применяются, когда усилия по длине элемента распределены неравномерно. За счет изменения высоты или толщины сечения можно рациональнее использовать металл, уменьшить массу конструкции и сохранить требуемую несущую способность в наиболее нагруженных зонах.

Коробчатые сварные балки

Коробчатые балки применяются при повышенных нагрузках, работе на кручение, сложных узлах, больших пролетах и ответственных конструкциях. Такое сечение обеспечивает высокую жесткость, но требует точной сборки, контроля геометрии, подготовки кромок и качественного выполнения сварных соединений.

Балки с ребрами жесткости и монтажными пластинами

Ребра жесткости, фасонки, опорные пластины, стыковочные накладки, фланцы и закладные детали предусматриваются в местах передачи усилий, опирания, стыковки с колоннами, крепления оборудования или соединения с другими элементами каркаса. Такие детали важно закладывать на стадии КМД, чтобы производство и монтаж работали по одной схеме.

Сварные балки для подкрановых и технологических конструкций

Для подкрановых путей, технологических рам, площадок обслуживания и опор оборудования сварные балки проектируются с учетом динамических нагрузок, вибраций, локальных усилий и требований к точности. В таких изделиях особенно важны прямолинейность, качество швов, устойчивость стенки и совпадение монтажных отверстий.

Где применяются сварные балки

Сварные балки востребованы в проектах, где нагрузка, габариты, пролет или компоновка не укладываются в стандартный прокат. Их используют в новом строительстве, реконструкции, усилении существующих конструкций и надстройке объектов.

• производственные корпуса, цеха, склады и логистические комплексы;
• каркасы зданий, перекрытия, покрытия и большие пролеты;
• эстакады, галереи, переходы и площадки обслуживания;
• технологические рамы, опоры оборудования и сервисные платформы;
• объекты энергетики, нефтегаза, машиностроения и промышленной инфраструктуры;
• подкрановые конструкции, усиление каркасов и реконструкция действующих зданий.

При реконструкции сварные балки особенно удобны, потому что их можно изготовить под существующие отметки, ограничения по высоте, нестандартные узлы сопряжения и сложную монтажную схему.

Что входит в проектирование и подготовку к изготовлению

Изготовление сварных балок начинается с проверки исходных данных. Нужно убедиться, что расчетная схема, чертежи, узлы, требования к стали, сварке, покрытию и монтажу согласованы между собой. Ошибка на этом этапе может привести к перерасходу металла, проблемам со стыковкой или переделкам на площадке.

Анализ КМ, КМД и технического задания

На старте проверяются длина балки, расчетные нагрузки, схема опирания, высота сечения, толщина стенки и полок, ребра жесткости, отверстия, стыки, фасонки, монтажные пластины и требования к защитному покрытию. Если документация находится в разработке, состав исходных данных уточняется до запуска производства.

Подбор стали и расчет сечения

Марка стали и параметры сечения выбираются с учетом нагрузок, климатического района, температурного режима, свариваемости, ударной вязкости, коррозионной среды и требований к сроку службы. При необходимости проверяются прогибы, устойчивость стенки, местная устойчивость полок, работа опорных зон и монтажные состояния.

Разработка КМД и производственной деталировки

КМД переводит расчетное решение в рабочие чертежи для производства: размеры листов, кромки, сварные швы, ребра жесткости, отверстия, фасонки, стыковочные элементы, маркировку и схемы сборки. Чем точнее деталировка, тем меньше риск ручной подгонки при изготовлении и монтаже.

Этапы изготовления сварных балок

Производственный цикл строится так, чтобы сохранить проектную геометрию, минимизировать сварочные деформации и обеспечить качество соединений. Для крупногабаритных элементов заранее прорабатываются строповка, транспортировка, кантование и возможность укрупнительной сборки.

1. Получаем техническое задание, КМ, КМД, расчетные нагрузки, требования к покрытию и условиям эксплуатации.
2. Проверяем сечение, длину, марку стали, узлы, ребра жесткости, отверстия и монтажные ограничения.
3. Выполняем раскрой листового металла, подготовку кромок и разметку деталей.
4. Собираем стенку, полки и дополнительные элементы на стапеле или в сборочных приспособлениях.
5. Выполняем сварку с учетом технологии, тепловложений и контроля деформаций.
6. Проводим правку, зачистку, установку ребер, фасонок, опорных и монтажных деталей.
7. Контролируем геометрию, сварные швы, отверстия, прямолинейность и комплектность изделия.
8. Наносим защитное покрытие, выполняем маркировку, упаковку и подготовку к отгрузке.

Контроль качества сварных балок

Сварные балки относятся к ответственным металлоконструкциям, поэтому контроль качества начинается с проверки металла и продолжается до отгрузки готового изделия. Важно подтвердить не только размеры, но и качество сварных соединений, устойчивость геометрии, соответствие покрытия и готовность балки к монтажу.

• проверка сертификатов на сталь, сварочные материалы и крепеж;
• контроль толщины стенки и полок, высоты сечения, длины, диагоналей и прямолинейности;
• проверка подготовки кромок, сборки, зазоров и положения дополнительных деталей;
• визуально-измерительный контроль сварных соединений;
• ультразвуковой или другой неразрушающий контроль по требованиям проекта;
• контроль отверстий, опорных пластин, ребер жесткости, фасонок и монтажных стыков;
• проверка толщины, сплошности и адгезии защитного покрытия;
• сверка маркировки, комплектности и сопроводительной документации.

Для надежной работы балки критичны отсутствие недопустимых подрезов, непроваров, трещин, коробления и отклонений от проектной геометрии. При необходимости оформляется комплект исполнительной документации для приемки и последующего монтажа.

Стоимость изготовления сварных балок

Стоимость сварных балок зависит не только от массы металла. На цену влияет тип сечения, длина изделия, марка стали, толщина стенки и полок, количество ребер, фасонных деталей, отверстий, объем сварки, требования к контролю, покрытию, упаковке и логистике.

Что влияет на цену

• тип сечения: двутавровое, коробчатое, тавровое, составное или переменное;
• длина балки, высота сечения, толщина стенки и полок;
• марка стали, требования к хладостойкости, свариваемости и ударной вязкости;
• количество сварных швов, ребер жесткости, фасонок, накладок и опорных пластин;
• наличие отверстий, вырезов, монтажных деталей и закладных элементов;
• категория швов, объем УЗК или другого неразрушающего контроля;
• тип защитного покрытия, грунтование, окраска, металлизация или огнезащита;
• срочность, объем партии, транспортные габариты и условия поставки.

Какие данные нужны для расчета

Для предварительной оценки нужны чертежи КМ или КМД, длина балки, тип сечения, расчетные нагрузки, марка стали, требования к сварке, контролю, покрытию, срокам и доставке. Если проект находится на стадии разработки, можно начать с технического задания и расчетной схемы.

Преимущества работы с Engineering Experts

Engineering Experts ведет работу со сварными балками в логике инженерного сопровождения: от анализа исходных данных и проверки расчетной схемы до подготовки документации, производства, контроля качества и монтажной готовности. Такой формат снижает риск несоответствий между расчетом, чертежами и фактической сборкой на площадке.

• прорабатываем изделия под реальные нагрузки, пролеты и узлы сопряжения;
• учитываем транспортные ограничения, строповку и последовательность монтажа;
• проверяем технологичность сварки и риски деформаций;
• готовим КМД, спецификации и документацию для производства и приемки;
• контролируем геометрию, качество швов, покрытие, маркировку и комплектность;
• координируем технические вопросы с проектировщиками, генподрядчиком и монтажной службой.

Заказать изготовление сварных балок

Чтобы заказать изготовление сварных балок и получить расчет стоимости, передайте техническое задание, чертежи КМ или КМД, расчетные нагрузки, длину элементов, требования к стали, покрытию, контролю, условия эксплуатации и сведения по логистике. Если документация еще уточняется, Инжиниринг Экспертс поможет определить состав исходных данных, проверить конструктивную схему и подготовить решения для запуска в производство.

После анализа материалов мы определим тип сечения, состав технологических операций, объем контроля, требования к защитному покрытию, сроки изготовления и график поставки. Такой порядок помогает получить сварные балки с понятной геометрией, подтвержденным качеством и готовностью к монтажу на объекте.

Часто задаваемые вопросы

Можно ли заменить прокатный двутавр на сварную балку?

Да, если расчет подтверждает несущую способность, устойчивость, прогибы и совместимость с существующими узлами. Такая замена часто применяется для оптимизации массы, получения нестандартной высоты сечения или работы с большими пролетами.

Какая сталь используется для изготовления сварных балок?

Марка стали выбирается по расчету и условиям эксплуатации: температурному режиму, коррозионной среде, требованиям по свариваемости, хладостойкости и ударной вязкости. Для наружных, северных и ответственных объектов это особенно важно.

Нужен ли неразрушающий контроль всех швов?

Объем контроля задается проектом, категорией конструкции и требованиями к ответственности элемента. Обычно выполняется визуально-измерительный контроль, а для критичных швов может применяться ультразвуковой или другой неразрушающий контроль.

Можно ли заказать сварные балки с покрытием?

Да. В зависимости от проекта выполняются грунтование, окраска, цинконаполненные системы, металлизация или подготовка под огнезащитный состав. Тип покрытия подбирается под среду эксплуатации и требуемый срок службы.

Что особенно важно для монтажа сварных балок?

Ключевое значение имеют точная геометрия, правильная маркировка, совпадение монтажных отверстий, корректные опорные узлы, схема строповки и последовательность установки. Поэтому сварные балки лучше проектировать с учетом не только расчета, но и реальных монтажных условий.
