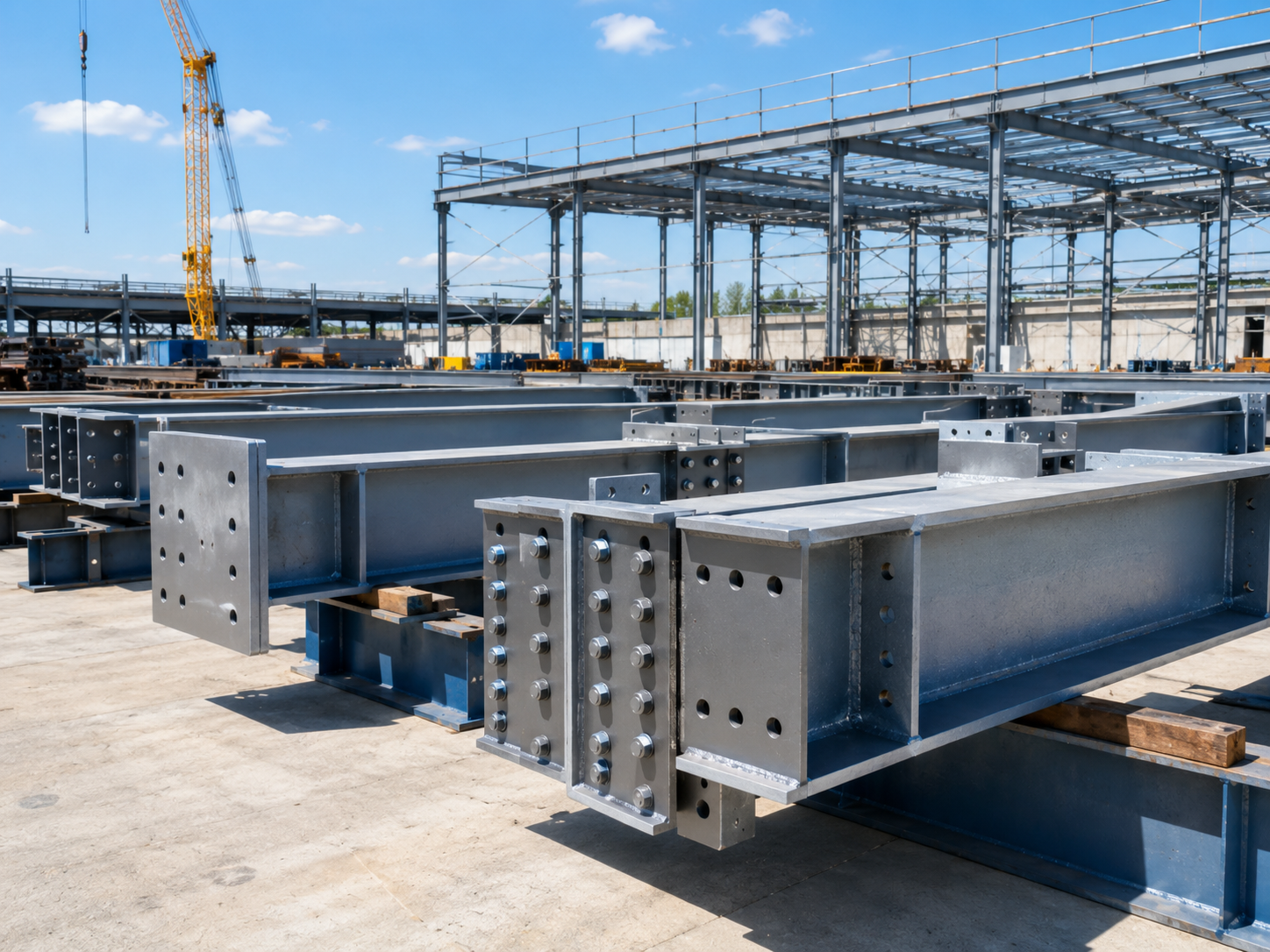

Сборные металлические балки

Сборные металлические балки применяются в проектах, где пролет, расчетная нагрузка, транспортные ограничения или условия монтажа не позволяют использовать стандартный цельнопрокатный элемент. Такая балка формируется из нескольких деталей или секций, которые соединяются сваркой, болтами либо комбинированным способом. Это позволяет подобрать сечение под конкретную расчетную схему, усилить опорные зоны, задать переменную высоту и оптимизировать массу металла без потери жесткости и несущей способности.

Engineering Experts выполняет проектирование, расчет и сопровождение изготовления сборных металлических балок по КМ, КМД, техническому заданию или чертежам заказчика. В работе учитываются пролеты, схема опирания, постоянные и временные нагрузки, монтажные стыки, транспортные габариты, доступность крана, защитное покрытие, огнезащита и требования к контролю качества.

Мы рассматриваем сборную балку не как отдельную позицию в спецификации, а как часть общей несущей системы объекта. Поэтому заранее проверяем, как элемент будет работать под нагрузкой, как его разделить на секции, как выполнить заводские и монтажные стыки, как доставить конструкцию на площадку и собрать без лишних доработок.

Сборные металлические балки: расчет, изготовление и монтаж

Главное преимущество сборных балок - возможность адаптировать конструкцию под реальные условия объекта. Если цельная балка получается слишком длинной, тяжелой или неудобной для перевозки, ее можно разделить на технологичные секции и собрать на площадке. При этом стыки должны быть рассчитаны так, чтобы передавать изгибающий момент, поперечную силу и продольные усилия без потери надежности.

• разрабатываем сборные металлические балки под конкретные пролеты, нагрузки и условия эксплуатации;
• подбираем тип сечения, длину секций, расположение стыков и схему усилений;
• готовим КМ, КМД, спецификации, ведомости деталей и монтажные схемы;
• учитываем болтовые, сварные и комбинированные соединения;
• прорабатываем транспортировку, укрупнительную сборку, строповку и монтаж на объекте;
• сопровождаем изготовление, контроль качества, покрытие, маркировку и комплектацию поставки.

Какие сборные металлические балки можно заказать

Инжиниринг Экспертс работает со сборными балками для промышленных, складских, гражданских, инфраструктурных и технологических объектов. Исполнение подбирается по расчету, назначению конструкции, ограничениям площадки, требованиям к жесткости, монтажу и дальнейшей эксплуатации.

Двутавровые составные балки

Двутавровые составные балки применяются в покрытиях, перекрытиях, рамных системах, эстакадах, технологических площадках и опорных конструкциях. Такое решение удобно, когда стандартный прокатный профиль не подходит по высоте, длине, несущей способности или металлоемкости.

Коробчатые сборные балки

Коробчатые балки выбирают при повышенных нагрузках, требованиях к крутильной жесткости, сложных узлах и ответственных конструкциях. Они хорошо работают в пространственных системах, но требуют точной сборки, качественной сварки, контроля геометрии и продуманного доступа к монтажным соединениям.

Балки переменного сечения

Балки переменного сечения применяются, когда усилия по длине распределены неравномерно. Изменение высоты или толщины элементов позволяет снизить металлоемкость и сохранить несущую способность в наиболее нагруженных зонах. Такие балки требуют более детальной проработки КМД и технологии изготовления.

Болтовые секционные балки

Болтовые секционные балки удобны для удаленных площадок, объектов с ограниченной логистикой, работы без большого объема сварки на месте и быстрой сборки. Секции поставляются отдельно, а на объекте соединяются через монтажные накладки, фланцы, фасонки и высокопрочные болты.

Сварные сборные балки

Сварные сборные балки изготавливаются из листа и фасонного проката под нестандартную геометрию, большие пролеты или особые требования к прочности. На производстве можно заранее выполнить основную сборку, установить ребра жесткости, опорные пластины, отверстия, закладные детали и элементы крепления настила.

Комбинированные решения

Комбинированная схема предполагает заводскую сварку основных элементов и монтажное соединение секций на болтах. Такой вариант помогает сохранить качество заводского изготовления и одновременно упростить перевозку, подъем и укрупнение на площадке.

Где применяются сборные металлические балки

Сборные металлические балки востребованы там, где нужно совместить расчетную надежность, удобную логистику и возможность монтажа в сложных условиях. Их используют как в новом строительстве, так и при реконструкции, усилении и модернизации существующих объектов.

• производственные корпуса, цеха, склады и логистические комплексы;
• перекрытия, покрытия и несущие элементы больших пролетов;
• многоуровневые технологические площадки и сервисные платформы;
• эстакады для трубопроводов, кабельных трасс и инженерных коммуникаций;
• мезонины, антресоли, переходы и обслуживающие мостики;
• подкрановые зоны, рамы оборудования и опорные системы;
• реконструируемые цеха, усиление каркасов и объекты с ограниченным доступом техники.

При реконструкции сборная балка особенно удобна, потому что ее можно разделить на секции под фактические условия площадки, существующие проемы, доступ крана, ограничения по высоте и стыковку с действующими конструкциями.

Что входит в проектирование и подготовку к изготовлению

Работа со сборными балками начинается с анализа исходных данных. Нужно понять, какие нагрузки действует на элемент, как он опирается, где допустимо разместить стыки, как балка будет доставляться, подниматься, временно фиксироваться и окончательно собираться на объекте.

Расчет несущей схемы

На этом этапе проверяются пролет, схема опирания, постоянные и временные нагрузки, прогибы, устойчивость стенки и полок, работа стыков, опорные зоны и монтажные состояния. Для ответственных конструкций дополнительно учитываются вибрации, циклические нагрузки, температурные воздействия и особенности эксплуатации.

Разработка КМ и КМД

КМ определяет расчетную схему, основные размеры, тип сечения, узлы и требования к материалам. КМД переводит эти решения в производственную деталировку: размеры секций, отверстия, фасонки, накладки, ребра жесткости, сварные швы, болтовые соединения, маркировку и схемы сборки.

Проработка заводских и монтажных стыков

Стыки сборной балки должны быть понятны для производства и удобны для монтажа. В проекте заранее определяются места соединений, тип болтов, накладки, фланцы, сварные участки, допуски, последовательность затяжки и возможность инструментального контроля после сборки.

Учет логистики и монтажной техники

Длина секций, масса отправочных марок и формат поставки подбираются с учетом транспортных ограничений, доступности площадки, грузоподъемности крана, условий складирования и очередности монтажа. Это позволяет избежать ситуации, когда изготовленная конструкция не проходит по габаритам или не может быть безопасно поднята.

Этапы изготовления сборных металлических балок

Изготовление сборных металлических балок требует точной связи между расчетом, чертежами, производством и монтажной схемой. Чем лучше проработаны секции и стыки до запуска в работу, тем меньше доработок потребуется на площадке.

1. Получаем исходные данные: нагрузки, схему опирания, пролеты, требования по прогибам, среду эксплуатации, ограничения по доставке и монтажу.
2. Выполняем предварительный расчет, выбираем тип сечения, длину секций, расположение стыков, необходимость ребер жесткости и местных усилений.
3. Разрабатываем КМ и КМД с увязкой отверстий, фасонок, накладок, опорных частей, монтажных допусков и схемы сборки.
4. Подбираем металлопрокат, готовим карты раскроя, технологические маршруты и требования к контролю качества.
5. Организуем заводское изготовление: резку, сборку, сварку, сверление или пробивку отверстий, установку ребер и дополнительных деталей.
6. Контролируем геометрию, прямолинейность, сварные швы, отверстия, стыковые зоны и комплектность секций.
7. Наносим защитное покрытие: грунтование, окраску, горячее цинкование или подготовку под огнезащиту.
8. Маркируем элементы, комплектуем крепеж, готовим поставку и передаем балки на объект для укрупнения или монтажа.

Сборка и монтаж секционных балок на объекте

Монтаж сборных балок требует соблюдения очередности работ. Секции нужно правильно принять, разложить, проверить по маркировке, собрать в укрупненный элемент или установить поэтапно в проектное положение. На этом этапе особенно важны совпадение отверстий, точность стыков, временная устойчивость и контроль затяжки болтов.

• проверяется комплектность секций, крепежа и сопроводительной документации;
• выполняется предварительная сборка или укрупнение на монтажной площадке;
• контролируются оси, отметки, стыки, зазоры и положение опорных зон;
• выполняется затяжка болтовых соединений или сварка монтажных стыков;
• проверяется геометрия собранной балки до передачи под следующие работы;
• восстанавливается защитное покрытие в зонах монтажных соединений.

Контроль качества сборных металлических балок

Сборные металлические балки должны соответствовать расчетной модели, КМ, КМД и требованиям проекта. Контроль выполняется на входе материалов, в процессе изготовления, при отгрузке и на стадии монтажной сборки. Отдельное внимание уделяется стыкам, потому что именно через них передаются основные усилия между секциями.

• проверка сертификатов на металл, болты, сварочные материалы и защитные покрытия;
• контроль размеров, прямолинейности, высоты стенки, положения отверстий и плоскостности опорных зон;
• проверка подготовки кромок, сборочных зазоров и качества стыковых соединений;
• визуально-измерительный контроль сварных швов;
• при необходимости - ультразвуковой, магнитопорошковый, капиллярный или другой неразрушающий контроль;
• контроль момента затяжки или метода натяжения высокопрочных болтов;
• проверка толщины и сплошности защитного покрытия;
• приемо-сдаточная документация, маркировка и прослеживаемость элементов.

Стоимость сборных металлических балок

Стоимость сборных металлических балок зависит не только от массы металла. На цену влияют конструктивная схема, тип сечения, количество секций, сложность стыков, объем сварки, класс болтовых соединений, требования к контролю, защитному покрытию, логистике и монтажу.

Что влияет на цену

• пролет, расчетная нагрузка и требуемая жесткость;
• тип сечения: двутавровое, коробчатое, переменное, составное или комбинированное;
• марка стали, толщина листа, расход металла и доступность проката;
• количество секций и сложность монтажных стыков;
• наличие ребер жесткости, косынок, накладок, фланцев и опорных деталей;
• объем сварки, класс болтовых соединений и требования к неразрушающему контролю;
• антикоррозионная защита, огнезащитная обработка, маркировка и упаковка;
• условия доставки, укрупнительной сборки и монтажа на площадке.

Какие данные нужны для расчета

Для предварительной оценки нужны пролет, схема опирания, постоянные и временные нагрузки, требования по прогибам, среда эксплуатации, класс ответственности, ограничения по транспортировке, условия монтажа и требования к покрытию. Для точного расчета лучше передать КМ, КМД, спецификацию или техническое задание.

Преимущества работы с Engineering Experts

Engineering Experts рассматривает сборные металлические балки как часть общей несущей системы объекта. Такой подход помогает корректно увязать расчетную модель, технологию изготовления, формат поставки и реальные условия монтажа.

• разрабатываем балки под фактические нагрузки, пролеты и условия площадки;
• прорабатываем заводские и монтажные стыки с учетом транспорта и грузоподъемных ограничений;
• учитываем коррозионную среду, вибрации, циклические нагрузки и температурные воздействия;
• готовим КМ, КМД, спецификации и схемы сборки для производства и монтажа;
• координируем технические вопросы с генпроектировщиком, подрядчиком и монтажной организацией;
• поддерживаем приемку, входной контроль, шеф-монтаж и корректировки при изменении исходных данных.

Заказать изготовление сборных металлических балок

Чтобы заказать изготовление сборных металлических балок и получить расчет стоимости, передайте архитектурные и конструктивные чертежи, план нагрузок, схему опирания, расчетные комбинации, требования по прогибам, вибрации, огнестойкости, покрытию, маркировке и комплектности поставки. Также важно указать ограничения по габаритам транспортировки, условия площадки, доступность крана и порядок сборки.

После анализа исходных данных Инжиниринг Экспертс определит конфигурацию балки, тип сечения, расположение стыков, расход металла, формат поставки, объем контроля и монтажную последовательность. Если балки нужны для реконструкции, дополнительно анализируются фактические обмеры, состояние опор и совместная работа с существующими конструкциями.

Часто задаваемые вопросы

Чем сборные металлические балки отличаются от цельнопрокатных?

Сборные балки состоят из нескольких деталей или секций, поэтому позволяют получить нестандартную длину, геометрию, схему усиления и удобный формат поставки. Цельнопрокатные балки ограничены сортаментом и транспортными габаритами.

Когда лучше использовать болтовые стыки?

Болтовые стыки рациональны при ограничениях по огневым работам на площадке, необходимости ускоренной сборки, секционной доставке и монтаже на удаленных объектах. Также они удобны, когда нужно минимизировать сварочные операции на месте.

Можно ли изготовить балки переменного сечения?

Да, балки переменного сечения применяются для оптимизации металлоемкости и работы элемента по эпюре моментов. Такой вариант требует более детальной КМД, расчета стыков и продуманной технологии изготовления.

Какие данные нужны для предварительного расчета?

Нужны пролет, схема опирания, постоянные и временные нагрузки, требования по прогибам, среда эксплуатации, класс ответственности, условия транспортировки и монтажа. Чем точнее исходные данные, тем корректнее расчет стоимости и сроков.

Как организуется приемка сборных металлических балок?

Приемка включает проверку документации, геометрии, качества сварных швов и болтовых соединений, состояния покрытия, маркировки и комплектности поставки. Для ответственных элементов дополнительно проверяется прослеживаемость материалов и результаты контроля.
