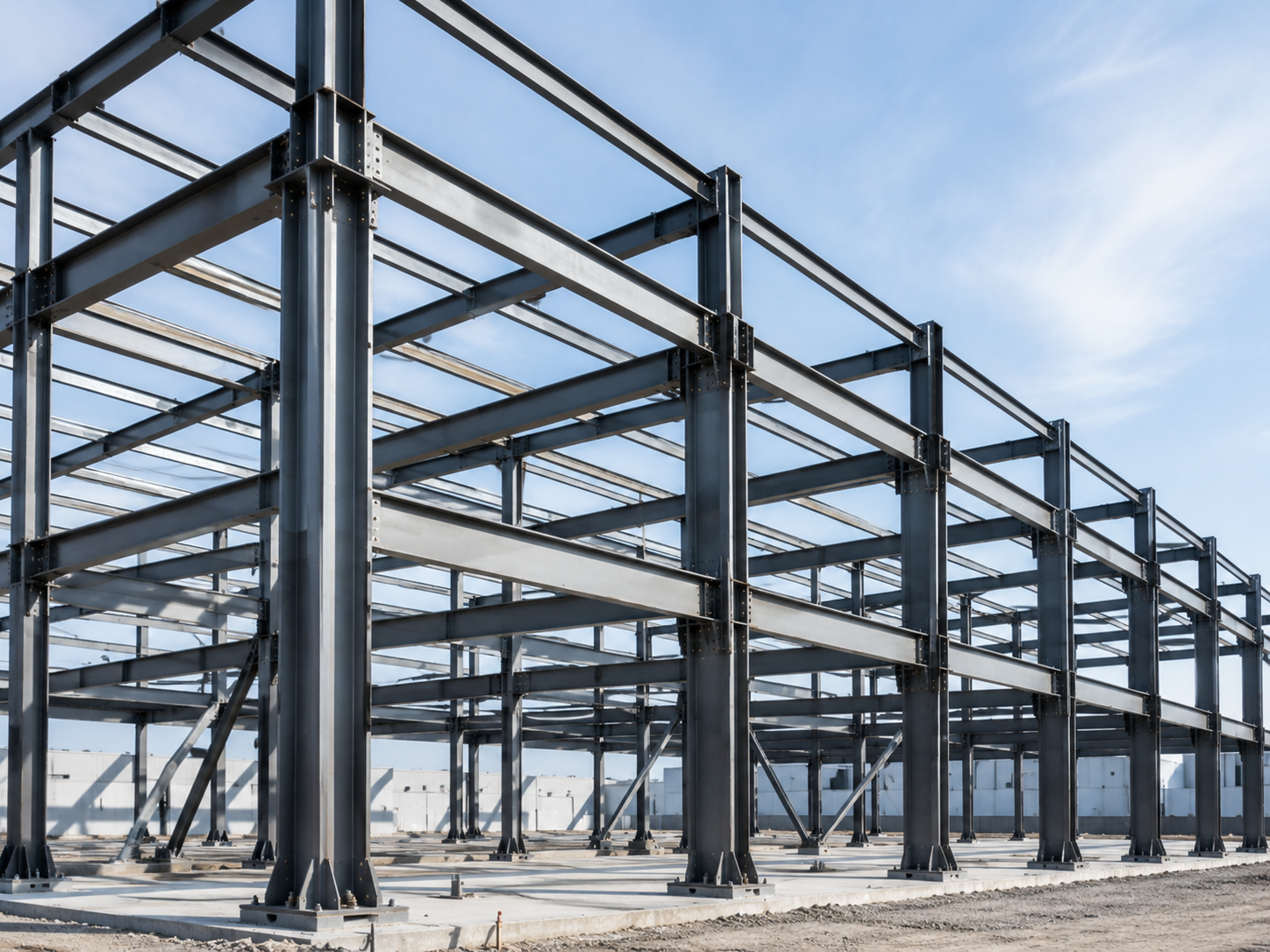

Металлические каркасы зданий

Металлические каркасы зданий применяются в промышленном, складском, коммерческом и инфраструктурном строительстве, когда нужны расчетная несущая способность, высокая скорость монтажа и предсказуемая работа конструкции под нагрузкой. Для заказчика это не просто набор колонн, балок и ферм, а основа будущего здания, с которой должны быть увязаны фундаменты, ограждающие конструкции, инженерные сети, технологическое оборудование, крановые нагрузки и монтажная схема.

Engineering Experts выполняет проектирование, расчет, подготовку КМ/КМД, сопровождение изготовления и монтажа металлических каркасов зданий. В работе учитываются схема каркаса, шаг колонн и рам, тип узлов, снеговые и ветровые нагрузки, антикоррозионная защита, огнезащита, транспортная логистика и технология сборки на площадке.

Корректно спроектированный и изготовленный металлический каркас помогает сократить риски на строительстве, упростить расширение объекта, заранее проверить монтажные стыки и обеспечить совместимость с фасадами, кровлей, воротами, инженерными трассами и оборудованием.

Металлические каркасы зданий: проектирование, изготовление и монтаж

Основная задача каркаса - воспринимать постоянные, временные и особые нагрузки с передачей усилий на фундаменты. В состав несущей схемы входят колонны, ригели, балки покрытия, фермы, связи, прогоны, элементы фахверка и узловые соединения. Для надежной работы важно не только подобрать сечение, но и правильно рассчитать устойчивость, жесткость узлов, монтажные состояния и последовательность сборки.

• разрабатываем металлические каркасы зданий под конкретные нагрузки и условия эксплуатации;
• подбираем конструктивную схему, шаг колонн, тип рам, связей и узлов;
• готовим КМ, КМД, спецификации, схемы отправочных марок и монтажные решения;
• учитываем ограждающие конструкции, ворота, инженерные сети, крановое оборудование и технологию;
• сопровождаем изготовление, поставку, сборку и монтаж каркаса на объекте.

Какие металлические каркасы можно заказать

Инжиниринг Экспертс работает с каркасами для новых зданий, реконструкции, расширения действующих объектов и технического перевооружения производственных площадок. Конструктивная схема подбирается по назначению здания, пролетам, высоте, нагрузкам, типу ограждений, требованиям к монтажу и будущей эксплуатации.

Каркасы промышленных зданий

Металлические каркасы промышленных зданий применяются для цехов, производственных корпусов, технологических участков, ремонтных зон и объектов с тяжелым оборудованием. В таких проектах особенно важны крановые нагрузки, вибрации, свободные пролеты, высотные отметки, технологические проемы и возможность последующей модернизации.

Каркасы складов и логистических терминалов

Для складов, распределительных центров и логистических терминалов важны шаг колонн, высота хранения, удобство движения техники, скорость монтажа и совместимость с воротами, доками, стеллажами, инженерными системами и фасадными панелями. Каркас должен обеспечивать свободную планировку и устойчивую работу при переменных нагрузках.

Каркасы ангаров и быстровозводимых зданий

Металлические каркасы ангаров применяются для хранения техники, оборудования, сырья, продукции и сезонных материалов. Для таких объектов важны рациональная металлоемкость, простая монтажная схема, надежные узлы, защита от коррозии и возможность быстрого ввода здания в эксплуатацию.

Каркасы с подкрановыми балками

Каркасы с мостовыми кранами, кран-балками и подкрановыми путями требуют отдельной расчетной проработки. Учитываются вертикальные и горизонтальные крановые нагрузки, динамические воздействия, жесткость колонн, работа подкрановых балок, связи, тормозные конструкции и требования к точности монтажа.

Комбинированные каркасы зданий

Комбинированные решения применяются, когда стальной каркас работает вместе с монолитными перекрытиями, железобетонными ядрами, сборными элементами, навесными фасадами или технологическими этажерками. В таких проектах особенно важна увязка разделов и проверка узлов сопряжения.

Виды металлических каркасов по конструктивной схеме

Конструктивная схема выбирается с учетом пролетов, высоты здания, расчетных нагрузок, архитектурных требований, технологии изготовления и условий монтажа. Ошибки на этом этапе могут привести к перерасходу металла, сложным узлам, неудобной сборке и проблемам при установке ограждающих конструкций.

Рамные каркасы

Рамная схема применяется там, где нужно обеспечить свободное пространство внутри здания, большие пролеты и минимальное количество внутренних опор. Такие каркасы часто используют для складов, ангаров, производственных корпусов и логистических объектов.

Связевые каркасы

Связевая схема предполагает передачу горизонтальных нагрузок через систему вертикальных и горизонтальных связей. Она подходит для зданий, где можно разместить связевые блоки без нарушения технологической планировки и движения внутри объекта.

Рамно-связевые каркасы

Рамно-связевая схема сочетает жесткость рам и работу связей. Такой вариант часто выбирают для промышленных и складских зданий, где нужно обеспечить устойчивость, рациональную металлоемкость и удобную монтажную последовательность.

Каркасы с фермами и балками покрытия

Для покрытий применяются балки постоянного или переменного сечения, решетчатые фермы, прогоны, связи и пространственные блоки. Выбор зависит от пролета, снеговой нагрузки, типа кровли, подвесного оборудования, требований к высоте и стоимости конструкции.

Где применяются металлические каркасы зданий

Металлические каркасы востребованы там, где объект нужно построить быстро, точно и с возможностью дальнейшей адаптации под эксплуатационные задачи. В отличие от массивных конструкций, стальной каркас позволяет перекрывать большие пролеты, уменьшать количество опор и заранее готовить элементы к сборке.

• производственные корпуса, сборочные цеха и технологические участки;
• склады, распределительные центры и холодильные терминалы;
• ангары, депо, автосервисы и станции обслуживания техники;
• торговые, выставочные, спортивные и общественные здания;
• аграрные объекты, зернохранилища и перерабатывающие комплексы;
• эстакады, галереи, навесы и площадки под технологическое оборудование;
• реконструкция зданий, усиление каркасов и расширение действующих объектов.

Что входит в проектирование металлического каркаса

Проектирование каркаса начинается с анализа исходных данных: назначения здания, габаритов, пролетов, высоты, нагрузок, района строительства, технологии, инженерных систем и требований к ограждениям. Чем точнее проработана конструкция на этой стадии, тем меньше вопросов возникает при изготовлении и монтаже.

Расчет несущей схемы

На этом этапе определяются колонны, балки, фермы, связи, прогоны, фахверк, узлы и расчетные сечения. Проверяются прочность, устойчивость, прогибы, монтажные состояния, крановые нагрузки, ветровые и снеговые воздействия, сейсмичность и работа конструкции в целом.

Разработка КМ и КМД

КМ определяет основные конструктивные решения, расчетную схему, узлы и спецификации. КМД переводит проект в производственные чертежи: марки элементов, отверстия, сварные швы, болтовые соединения, фасонки, ребра жесткости, отправочные марки и схемы сборки.

Увязка с ограждениями и инженерными системами

На стадии проектирования важно заранее проверить крепления сэндвич-панелей, профлиста, кровельных систем, ворот, фонарей, вентиляции, трубопроводов, кабельных трасс и оборудования. Это снижает риск коллизий и дополнительных доработок на площадке.

Изготовление и монтаж металлических каркасов зданий

Изготовление и монтаж выполняются поэтапно, с увязкой между проектом, производством, логистикой и строительной площадкой. Основная эффективность достигается не за счет ускорения отдельного участка, а за счет правильной последовательности решений.

1. Собираем исходные данные: архитектурное задание, нагрузки, геологию, технологию, инженерные требования и ограничения площадки.
2. Выбираем конструктивную схему, шаг рам, сечения элементов, тип связей, узлов и монтажную последовательность.
3. Выполняем расчет, разрабатываем КМ/КМД и проверяем несущую способность, устойчивость и монтажные состояния.
4. Организуем изготовление: резку, сверление, сборку, сварку, маркировку, антикоррозионную защиту и при необходимости огнезащиту.
5. Комплектуем поставку: делим конструкции на отправочные марки, формируем крепеж, упаковку и монтажные комплекты.
6. Выполняем монтаж: проверяем анкерные группы, устанавливаем колонны, ригели, фермы, связи, прогоны и фахверк.
7. Проводим геодезическую выверку, контроль соединений, восстановление покрытий и оформление исполнительной документации.

Если в здании предусмотрены нестандартные узлы, большие пролеты, тяжелое оборудование или крановые нагрузки, дополнительно разрабатываются ППР, схемы строповки, временного раскрепления и укрупнительной сборки.

Контроль качества металлического каркаса

Качество каркаса оценивается не только по внешнему виду. Важно, чтобы конструкция соответствовала расчетной схеме, рабочей документации, монтажным допускам и требованиям эксплуатации. Контроль начинается с проверки металлопроката и продолжается до приемки смонтированного каркаса.

• входной контроль металлопроката, крепежа, сварочных материалов и сертификатов;
• проверка размеров, отверстий, фасок, сборочных шаблонов и отправочных марок;
• визуально-измерительный контроль сварных швов;
• при необходимости - ультразвуковой, магнитопорошковый или капиллярный контроль;
• проверка толщины и сплошности антикоррозионных и огнезащитных покрытий;
• геодезическая выверка осей, отметок, вертикальности, прогибов и монтажных зазоров;
• оформление исполнительной документации, паспортов и актов приемки.

Для объектов с повышенной ответственностью важна прослеживаемость: от партии стали и сварочных материалов до акта на конкретный узел. Это помогает упростить приемку и исключить спорные решения на стадии эксплуатации.

От чего зависит стоимость металлического каркаса здания

Стоимость металлического каркаса зависит не только от массы металла. Два объекта с похожим тоннажем могут отличаться по трудоемкости из-за пролетов, высоты, крановых нагрузок, сложности узлов, требований к покрытиям, способа доставки и условий монтажа.

Что влияет на цену

• назначение объекта, пролеты, высота здания и шаг колонн;
• тип конструктивной схемы: рамная, связевая или рамно-связевая;
• наличие крановых нагрузок, подвесного оборудования и технологических систем;
• марка стали, тип профилей, толщина листа и доля сварных элементов;
• сложность узлов, количество отправочных марок, фасонок, ребер и крепежа;
• объем антикоррозионной и огнезащитной обработки;
• транспортные ограничения по длине, массе и габаритам элементов;
• условия монтажа, сезонность, стесненность площадки и работа на действующем предприятии.

Почему нельзя сравнивать только цену за тонну

При сравнении предложений важно смотреть не только на цену металла или стоимость за тонну. Нужно учитывать полноту расчета, состав КМ/КМД, наличие крепежа, систему покрытия, объем контроля, сроки выпуска документации, требования к фундаментам, логистику и монтажную готовность конструкций.

Преимущества работы с Инжиниринг Экспертс

Инжиниринг Экспертс рассматривает металлический каркас как часть общей инженерной системы объекта. Такой подход помогает снизить количество пересогласований между разделами, удерживать проект в пределах согласованных допусков и заранее проверять решения, которые могут повлиять на производство и монтаж.

• увязываем расчетную модель с архитектурой, технологией и инженерными сетями;
• готовим КМ и КМД с учетом реальной технологии изготовления и монтажа;
• проверяем отправочные марки, узлы, анкерные группы и монтажную последовательность;
• учитываем фасады, кровлю, ворота, оборудование, крановые нагрузки и коммуникации;
• сопровождаем изменения при корректировке нагрузок или компоновки оборудования;
• готовим понятную документацию для генподрядчика, монтажной организации и технадзора.

Заказать металлический каркас здания

Чтобы заказать металлический каркас здания и получить расчет стоимости, передайте назначение объекта, габариты, пролеты, высоту, район строительства, расчетные нагрузки, тип ограждений, требования к огнезащите, антикоррозионной защите, монтажу и срокам. Если проект находится на ранней стадии, можно начать с технического задания, поэтажных схем и данных по технологии.

Если документация уже разработана, в работу принимаются разделы АР, КР, КМ, спецификации, КМД и требования по покрытиям. После анализа исходных данных Engineering Experts определит состав работ: расчет, выпуск КМ/КМД, изготовление, комплектацию, поставку, монтажное сопровождение и контроль качества.

Часто задаваемые вопросы

Нужно ли закладывать огнезащиту сразу в проект?

Да. Предел огнестойкости влияет на тип покрытия, толщину слоя, массу конструкции, стоимость работ и последовательность монтажа. Решение лучше принимать до выпуска рабочей документации, чтобы не переделывать узлы и спецификации.

Что важнее для точности монтажа: КМД или геодезия?

Оба фактора одинаково важны. Точная деталировка не даст результата без выверенных фундаментов и анкерных групп. Но и качественная геодезия не спасет проект, если в КМД есть ошибки в отверстиях, узлах или отправочных марках.

Можно ли изменить шаг колонн после выпуска проекта?

Можно, но почти всегда потребуется пересчитать рамы, связи, покрытия, фундаменты и сопряженные инженерные решения. Такие изменения лучше делать до запуска изготовления, чтобы не увеличивать сроки и стоимость проекта.

Когда рациональны болтовые соединения, а когда сварные?

Болтовые узлы удобны для монтажа, контроля и сборки на площадке. Сварные соединения чаще применяются для заводской сборки сложных элементов и неразъемных узлов. На практике часто используется комбинированная схема.

Как проверить, что каркас рассчитан корректно?

Нужны расчетная записка, понятная схема передачи нагрузок, проверка прочности и устойчивости, учет монтажных состояний, ссылки на применимые нормы и комплект рабочей документации для изготовления и приемки.
