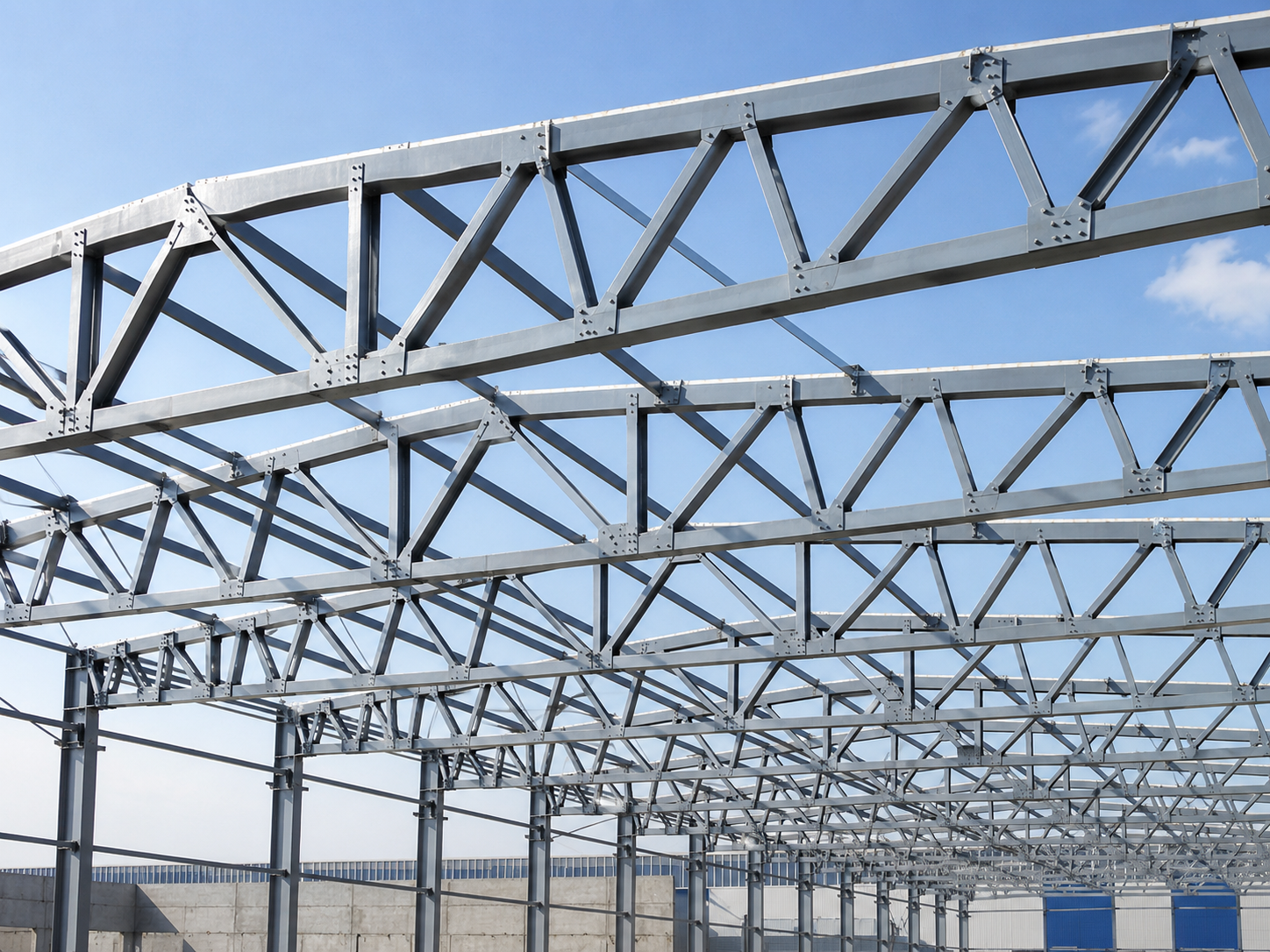

Фермы покрытия

Фермы покрытия применяются в зданиях со средними и большими пролетами, где нужно передать нагрузки от кровли, снега, ветра, подвесного оборудования и инженерных коммуникаций на колонны, рамы или несущие стены. Такие конструкции позволяют перекрывать значительные расстояния без промежуточных опор, сохранять свободное внутреннее пространство и рационально распределять металл в несущей системе.

Engineering Experts выполняет проектирование, расчет и сопровождение изготовления ферм покрытия для промышленных, складских, общественных, сельскохозяйственных и инфраструктурных объектов. В работе учитываются пролет, шаг колонн, тип кровли, снеговой и ветровой район, подвесные нагрузки, связи, прогоны, узлы опирания, защитное покрытие, огнезащита, транспортировка и монтажная последовательность.

Мы рассматриваем ферму покрытия не как отдельную решетчатую конструкцию, а как часть общего металлического каркаса здания. Поэтому заранее проверяем сопряжение с колоннами, связями, прогонами, кровельной системой, инженерными трассами и оборудованием. Такой подход помогает снизить риск нестыковок при изготовлении и монтаже.

Фермы покрытия: расчет, изготовление и монтаж

Фермы покрытия работают как основные несущие элементы кровельной системы. Они воспринимают постоянные и временные нагрузки, ограничивают прогибы и обеспечивают устойчивость покрытия совместно со связями и прогонами. Для надежной работы важно правильно подобрать расчетную схему, сечения поясов и раскосов, узлы соединения и монтажную разбивку.

• разрабатываем фермы покрытия под конкретные пролеты, нагрузки и условия эксплуатации;
• подбираем схему фермы, тип профиля, сечения поясов, стоек и раскосов;
• готовим КМ, КМД, спецификации, узлы, ведомости металла и монтажные схемы;
• учитываем прогоны, связи, кровельные системы, подвесные нагрузки и инженерные сети;
• прорабатываем транспортировку, укрупнительную сборку, строповку и монтаж;
• сопровождаем изготовление, контроль качества, защитное покрытие и поставку на объект.

Какие фермы покрытия можно заказать

Инжиниринг Экспертс работает с фермами покрытия для новых зданий, реконструкции, расширения существующих объектов и технического перевооружения производственных площадок. Исполнение подбирается по расчету, архитектурным ограничениям, технологии монтажа, массе отправочных элементов и условиям дальнейшей эксплуатации.

Фермы для промышленных зданий

Фермы покрытия для промышленных зданий применяются в цехах, производственных корпусах, ремонтных зонах, технологических участках и объектах с подвесным оборудованием. В таких проектах учитываются пролеты, шаг колонн, крановые и технологические нагрузки, вибрации, инженерные коммуникации и возможность дальнейшей модернизации здания.

Фермы для складов и логистических комплексов

Для складов, ангаров и логистических терминалов фермы покрытия позволяют перекрывать большие площади без лишних внутренних опор. Это важно для стеллажного хранения, движения складской техники, ворот, доков, вентиляции, освещения и инженерных систем.

Фермы для общественных и спортивных объектов

В общественных, спортивных и выставочных зданиях фермы покрытия применяются для больших залов, павильонов, арен, навесов и пространств со свободной планировкой. Здесь особенно важны геометрия, внешний вид, жесткость, учет подвесных систем и возможность аккуратной интеграции с архитектурными решениями.

Фермы для сельскохозяйственных зданий

Фермы покрытия востребованы в ангарах, зернохранилищах, навесах, животноводческих комплексах и перерабатывающих объектах. Для таких зданий учитываются влажность, агрессивность среды, вентиляция, температурный режим, снеговые нагрузки и требования к антикоррозионной защите.

Фермы для реконструкции и усиления

При реконструкции фермы покрытия могут изготавливаться под существующие отметки, колонны, стены, опорные узлы и ограничения по монтажу. В таких проектах особенно важны обмеры, проверка фактической геометрии, стыковка с действующим каркасом и возможность поэтапной установки.

Виды ферм покрытия по конструкции

Схема фермы выбирается по пролету, высоте здания, нагрузкам, архитектурным требованиям, типу кровли и способу монтажа. Один и тот же пролет можно перекрыть разными конструктивными решениями, но они будут отличаться по металлоемкости, трудоемкости изготовления, высоте фермы и удобству сборки.

Треугольные фермы

Треугольные фермы применяются в зданиях с уклонной кровлей, навесах, ангарах и объектах, где форма покрытия задает естественное очертание конструкции. Они удобны для простых схем, но требуют проверки высоты, узлов опирания и совместимости с кровельной системой.

Трапецеидальные фермы

Трапецеидальные фермы часто используют в одноэтажных промышленных и складских зданиях. Такая схема хорошо работает при значительных пролетах, позволяет рационально распределить усилия и удобно сопрягается с прогонами, связями и кровельными элементами.

Фермы с параллельными поясами

Фермы с параллельными поясами применяются в покрытиях, галереях, технических этажах, переходах и объектах, где важно сохранить постоянную строительную высоту. Они удобны для размещения инженерных коммуникаций и повторяемых пролетных решений.

Полигональные фермы

Полигональные фермы применяются при больших пролетах, сложной архитектуре или необходимости оптимизировать работу конструкции по эпюре усилий. Такие решения требуют более детальной проработки узлов, отправочных марок, стыков и монтажной последовательности.

Пространственные фермы и укрупненные блоки

Пространственные решения применяются, если покрытие должно работать как единая жесткая система или если монтаж удобнее выполнять укрупненными блоками. Такой формат требует заранее продумать строповку, временное раскрепление, транспортировку и допустимые деформации при подъеме.

Из каких профилей изготавливаются фермы покрытия

Профиль для фермы выбирается по расчетным усилиям, длине элементов, требованиям к устойчивости, доступности металлопроката, условиям сварки и эксплуатации. Важно, чтобы конструкция была не только расчетно надежной, но и удобной для изготовления, покрытия, перевозки и монтажа.

• уголок - для типовых решетчатых ферм и повторяемых узлов;
• круглая или профильная труба - для жестких, аккуратных и устойчивых конструкций;
• швеллер - для отдельных поясов, раскосов и узлов с повышенными требованиями к жесткости;
• двутавр - для тяжелых ферм, опорных элементов и комбинированных решений;
• гнутосварной профиль - для легких и средненагруженных конструкций;
• комбинированные сечения - для нестандартных пролетов, реконструкции и усиления.

Где применяются фермы покрытия

Фермы покрытия используют там, где нужно перекрыть значительный пролет, ограничить массу каркаса и сохранить свободное внутреннее пространство. Они подходят для объектов, где важны скорость строительства, повторяемость элементов, надежная работа покрытия и возможность заранее изготовить конструкции на производстве.

• производственные корпуса, сборочные цеха и технологические здания;
• склады, логистические комплексы и распределительные терминалы;
• ангары, авиационные, сервисные и ремонтные боксы;
• спортивные, выставочные, торговые и общественные сооружения;
• сельскохозяйственные здания, навесы, зернохранилища и аграрные комплексы;
• галереи, переходы, эстакады и площадки с кровельным покрытием;
• реконструируемые объекты, где требуется заменить или усилить существующее покрытие.

Что входит в проектирование ферм покрытия

Проектирование ферм покрытия начинается с анализа исходных данных и расчетной схемы. Нужно заранее определить пролет, шаг опор, тип кровли, снеговые и ветровые нагрузки, подвесное оборудование, требования к прогибам, огнестойкости, покрытию и монтажу.

Расчет нагрузок и подбор схемы

На этом этапе учитываются постоянные нагрузки от кровельной системы, временные нагрузки от снега и ветра, подвесные коммуникации, вентиляционное оборудование, технологические элементы, монтажные воздействия и возможные особые условия эксплуатации. После этого выбирается схема фермы, высота, очертание поясов и расчетные сечения элементов.

Разработка КМ и КМД

КМ определяет конструктивную схему, узлы, сечения и спецификации. КМД переводит решение в деталировку для производства: длины элементов, фасонки, отверстия, сварные швы, болтовые соединения, отправочные марки, маркировку и схемы сборки. Чем точнее КМД, тем меньше доработок возникает на производстве и площадке.

Увязка с прогонами, связями и кровлей

Ферма покрытия должна быть согласована с прогонами, связями, кровельным пирогом, фонарями, инженерными сетями, водоотводом и узлами опирания. Если эти элементы не увязать заранее, на монтаже могут появиться лишние отверстия, подрезки, усиления и переделки.

Изготовление ферм покрытия

Изготовление ферм покрытия начинается с проверки КМ, КМД, спецификаций, расчетных нагрузок и требований к защитному покрытию. На производстве важно сохранить точную геометрию узлов, правильно выполнить сварные или болтовые соединения и подготовить элементы к удобной сборке на объекте.

1. Получаем исходные данные: пролет, шаг колонн, отметки опирания, тип кровли, нагрузки, КМ, КМД и требования к покрытию.
2. Проверяем расчетную схему, сечения, узлы, фасонки, отверстия, отправочные марки и монтажную последовательность.
3. Подбираем металлопрокат, крепеж, сварочные материалы и систему антикоррозионной или огнезащитной защиты.
4. Выполняем раскрой профиля, сверление, подготовку кромок, сборку элементов и установку фасонок.
5. Проводим сварку, зачистку, правку, контроль геометрии, размеров и положения узлов.
6. Наносим защитное покрытие: грунтование, окраску, горячее цинкование или подготовку под огнезащиту.
7. Маркируем элементы, комплектуем крепеж, упаковываем и готовим фермы к отгрузке.
8. При необходимости сопровождаем укрупнительную сборку, монтаж и исполнительную приемку на объекте.

Монтаж ферм покрытия

Монтаж ферм покрытия требует точной последовательности. До установки нужно проверить готовность колонн, опорных узлов, закладных деталей, анкерных групп, временных связей и грузоподъемной техники. Для крупных пролетов важно заранее определить схему строповки, точки подъема, порядок временного раскрепления и допустимые деформации при подъеме.

• проверяется комплектность ферм, крепежа, фасонок и монтажной документации;
• выполняется укрупнительная сборка, если это предусмотрено проектом или ППР;
• контролируются отметки опор, оси, монтажные зазоры и положение ферм в плане;
• фермы устанавливаются в проектное положение и временно раскрепляются;
• монтируются связи, прогоны и элементы пространственной устойчивости покрытия;
• проверяются болтовые или сварные соединения, затяжка крепежа и геометрия;
• оформляются исполнительные схемы, акты и документы по контролю качества.

Контроль качества ферм покрытия

Качество ферм покрытия определяется не только маркой стали, но и точностью изготовления, геометрией узлов, качеством сварки, правильной маркировкой, защитным покрытием и готовностью к монтажу. Контроль выполняется на стадии производства, поставки и установки на объекте.

• входной контроль металлопроката, крепежа, сварочных материалов и сертификатов;
• проверка раскроя, размеров элементов, фасонок, отверстий и сборочных шаблонов;
• визуально-измерительный контроль сварных швов;
• при необходимости - ультразвуковой, магнитопорошковый, капиллярный или другой неразрушающий контроль;
• контроль толщины, сплошности и адгезии антикоррозионного покрытия;
• проверка маркировки, комплектности, крепежа и готовности к монтажу;
• геодезический контроль отметок, положения ферм, уклона, прогибов и монтажных зазоров.

При монтаже дополнительно проверяются опорные отметки, положение ферм в плане, временное раскрепление, работа связевой системы, затяжка высокопрочных болтов и восстановление покрытия в зонах стыков. Для ответственных объектов оформляется полный комплект исполнительной документации.

Стоимость ферм покрытия

Стоимость ферм покрытия рассчитывается индивидуально, потому что на цену влияет не только масса металла. Один и тот же пролет может иметь разную металлоемкость и трудоемкость в зависимости от расчетной схемы, профиля, узлов, количества отправочных марок, покрытия, логистики и условий монтажа.

Что влияет на цену

• длина пролета, шаг опор, высота фермы и расчетные нагрузки;
• тип схемы: треугольная, трапецеидальная, полигональная или с параллельными поясами;
• профиль элементов: уголок, труба, швеллер, двутавр, гнутосварной профиль или комбинированное сечение;
• марка стали, толщина элементов, количество фасонок, косынок, накладок и болтовых групп;
• сложность узлов, количество стыков и отправочных марок;
• антикоррозионная защита, горячее цинкование, окраска или огнезащита;
• объем партии, повторяемость ферм и сроки изготовления;
• условия перевозки, высота монтажа, доступность крана и ограничения площадки.

Какие данные нужны для расчета

Для предварительной оценки нужны архитектурные и конструктивные чертежи, пролет, шаг колонн, отметки опирания, снеговой и ветровой район, тип кровли, наличие подвесного оборудования, требования к покрытию, логистике и монтажу. Для точного расчета лучше передать КМ, КМД, спецификации и данные по объекту.

Преимущества работы с Engineering Experts

Engineering Experts ведет работы по фермам покрытия в формате единой инженерной цепочки: от анализа исходных данных и расчета до выпуска документации, изготовления, поставки и сопровождения монтажа. Такой подход снижает количество нестыковок между расчетом, производством и площадкой.

• увязываем КМ, КМД, технологию изготовления и монтажную последовательность;
• прорабатываем нестандартные пролеты, подвесные нагрузки, сложные узлы и отправочные марки;
• учитываем прогоны, связи, кровельные системы, инженерные сети и оборудование;
• контролируем геометрию, сварные соединения, защитное покрытие и комплектность поставки;
• готовим понятную документацию для производства, монтажа, технадзора и приемки;
• поддерживаем подрядчика на этапе укрупнительной сборки, выверки и сдачи конструкций.

Заказать изготовление ферм покрытия

Чтобы заказать изготовление ферм покрытия и получить расчет стоимости, передайте архитектурные и конструктивные чертежи, пролет, шаг колонн, отметки опирания, снеговой и ветровой район, тип кровли, данные о подвесном оборудовании, требования к антикоррозионной защите, огнезащите, логистике и монтажу.

После анализа исходных данных Инжиниринг Экспертс определит расчетную схему, металлоемкость, состав КМ/КМД, тип отправочных элементов, требования к покрытию, способ поставки и монтажную последовательность. Такой порядок помогает заранее согласовать сроки, бюджет и получить фермы покрытия, готовые к установке в составе металлического каркаса.

Часто задаваемые вопросы

Как выбрать схему фермы покрытия?

Схема выбирается по пролету, нагрузкам, высоте покрытия, архитектурным ограничениям, типу кровли и способу монтажа. Обычно сравнивают несколько вариантов по металлоемкости, жесткости, удобству изготовления и условиям сборки.

Можно ли изготовить фермы по документации заказчика?

Да, если комплект КМ или КМД достаточен для производства. Перед запуском в работу желательно проверить узлы, сечения, фасонки, стыки, отправочные марки, требования к покрытию и транспортную разбивку.

Когда целесообразны трубчатые фермы?

Трубчатые элементы удобны для конструкций с повышенными требованиями к внешнему виду, жесткости и работе на сжатие. При этом нужно заранее учитывать особенности узлов, сварки, защиты внутренней полости и доступа для контроля.

Обязательно ли цинкование ферм покрытия?

Не всегда. Тип защиты зависит от категории среды, срока службы, режима эксплуатации и требований проекта. Для закрытых сухих помещений часто достаточно системного лакокрасочного покрытия, а для наружных и влажных условий может потребоваться горячее цинкование или усиленная окраска.

Что влияет на сроки монтажа ферм?

На сроки влияют готовность опор, точность закладных и колонн, масса отправочных элементов, наличие укрупнительной сборки, доступ крана, погодные условия, комплектность поставки и готовность связевой системы покрытия.
