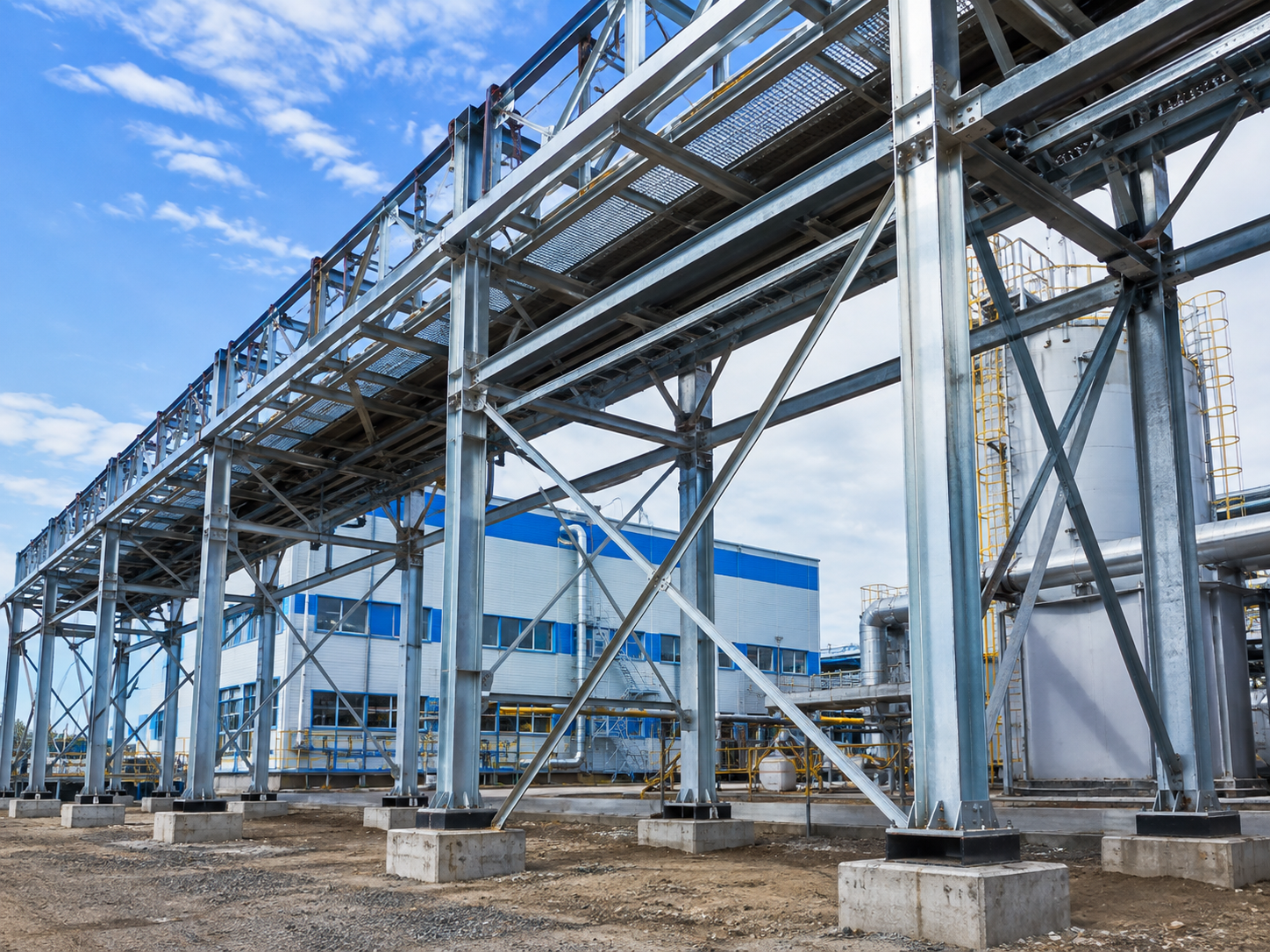

Эстакады из металла

Эстакады из металла применяются там, где нужно безопасно разместить трубопроводы, кабельные линии, технологические площадки, переходы, конвейеры или оборудование над уровнем земли, проездами, рабочими зонами и существующими коммуникациями. Такие конструкции помогают развести инженерные сети по высоте, обеспечить доступ для обслуживания, сократить объем земляных работ и сохранить свободное пространство на промышленной или инфраструктурной площадке.

Engineering Experts выполняет проектирование, расчет, изготовление и сопровождение монтажа металлических эстакад для промышленных, энергетических, складских, коммунальных и технологических объектов. В работе учитываются собственный вес конструкции, нагрузки от трубопроводов, кабелей, оборудования, снега, ветра, температурных перемещений, монтажных воздействий, а также требования к коррозионной стойкости, огнезащите и безопасной эксплуатации.

Мы рассматриваем эстакаду не как отдельную металлоконструкцию, а как часть инженерной системы объекта. Поэтому заранее проверяем трассировку, отметки, шаг опор, фундаменты, узлы крепления коммуникаций, доступ для обслуживания, логистику поставки и монтажную последовательность.

Металлические эстакады: проектирование, изготовление и монтаж

Эстакада из металла представляет собой надземную несущую конструкцию на колоннах, рамах или порталах, объединенную пролетными элементами, связями, площадками, лестницами и узлами крепления коммуникаций. Она может работать как опора для трубопроводов, кабельных трасс, конвейеров, переходов, обслуживающих площадок или технологического оборудования.

• разрабатываем металлические эстакады под конкретные нагрузки, трассы и условия площадки;
• подбираем схему опор, пролеты, отметки, тип связей и узлы крепления;
• готовим КМ, КМД, спецификации, схемы расположения и монтажные решения;
• учитываем трубопроводы, кабельные системы, оборудование, площадки и ограждения;
• прорабатываем антикоррозионную защиту, огнезащиту, доставку и монтаж;
• сопровождаем изготовление, контроль качества, комплектность и сдачу документации.

Какие металлические эстакады можно заказать

Инжиниринг Экспертс работает с эстакадами для новых объектов, реконструкции действующих предприятий, расширения производственных площадок и модернизации инженерных систем. Конструкция подбирается по назначению, нагрузкам, высоте, трассировке, условиям эксплуатации и доступности монтажной техники.

Трубопроводные эстакады

Трубопроводные эстакады применяются для размещения внутренних и наружных сетей: воды, пара, газа, нефтепродуктов, реагентов, технологических растворов и других сред. При проектировании учитываются масса трубопроводов, температурные перемещения, компенсаторы, опоры, уклоны, обслуживание, вибрации и требования промышленной безопасности.

Кабельные эстакады

Кабельные эстакады используют для силовых и слаботочных линий, кабельных лотков, коробов и трасс управления. Для таких конструкций важны удобная раскладка линий, доступ к обслуживанию, защита от внешних воздействий, возможность расширения и правильная увязка с электрощитовым и технологическим оборудованием.

Технологические эстакады

Технологические эстакады применяются для размещения оборудования, площадок обслуживания, переходов, трубных и кабельных трасс в составе производственных линий. В таких проектах важно учитывать не только нагрузку, но и доступ персонала, высотные отметки, зоны безопасности, ограждения, лестницы и порядок обслуживания.

Конвейерные эстакады

Конвейерные эстакады проектируются с учетом динамических нагрузок, вибраций, укрытий, галерей, проходов обслуживания и требований к защите оборудования. Такие решения применяются на складах, производствах, перерабатывающих предприятиях, аграрных объектах и в логистике.

Пешеходные и обслуживающие эстакады

Пешеходные и обслуживающие эстакады нужны для безопасного прохода персонала, доступа к оборудованию, пересечения проездов, перехода между зданиями и обслуживания инженерных систем. В таких конструкциях особенно важны настил, ограждения, лестницы, противоскользящее исполнение и удобство эксплуатации.

Специальные эстакады под оборудование

Специальные эстакады разрабатываются под наливные узлы, разгрузочные зоны, насосное оборудование, нестандартные технологические линии, рамные опоры и участки с повышенными эксплуатационными нагрузками. Для таких объектов требуется индивидуальная проработка узлов, оснований, опор и монтажной схемы.

Виды эстакад по конструктивной схеме

Конструктивная схема выбирается по назначению эстакады, нагрузкам, высоте, пролетам, трассировке, условиям площадки и требованиям к обслуживанию. В одних случаях рациональна простая одноярусная схема, в других - многоярусная конструкция с площадками, связями, лестницами и несколькими типами коммуникаций.

Одноярусные эстакады

Одноярусные эстакады применяются для размещения одной группы коммуникаций или оборудования на заданной отметке. Они удобны для трубопроводов, кабельных лотков, переходов и простых технологических трасс с понятной схемой опирания.

Многоярусные эстакады

Многоярусные эстакады позволяют разместить несколько уровней трубопроводов, кабельных линий, площадок и проходов. Такое решение востребовано на промышленных объектах, где нужно компактно развести коммуникации и сохранить доступ для обслуживания.

Рамные и портальные эстакады

Рамные и портальные конструкции применяются там, где нужно сохранить проезд, проход техники, технологический коридор или свободное пространство под эстакадой. Такие решения требуют точного расчета жесткости, опор, фундаментов и узлов сопряжения.

Решетчатые эстакады

Решетчатые схемы удобны для протяженных участков, больших пролетов и объектов, где важно снизить массу конструкции без потери пространственной жесткости. В них заранее прорабатываются связи, раскосы, узлы крепления и монтажная устойчивость.

Комбинированные эстакады

Комбинированные решения объединяют трубопроводные, кабельные, обслуживающие и технологические функции. В таких проектах особенно важно согласовать нагрузки, проходы, отметки, площадки, лестницы, ограждения и расположение инженерных систем.

Где применяются эстакады из металла

Металлические эстакады востребованы на объектах, где нужно вынести коммуникации над землей, пересечь проезды, развести инженерные сети по уровням или организовать безопасный доступ к технологическому оборудованию. Особенно часто такие конструкции применяются при реконструкции действующих предприятий, где остановка производства ограничена по времени.

• нефтегазовые, нефтехимические и химические объекты;
• энергетика, ТЭЦ, котельные, подстанции и инженерная инфраструктура;
• пищевые, фармацевтические и перерабатывающие производства;
• склады, логистические терминалы, промплощадки и порты;
• объекты ЖКХ, водоподготовки, очистных сооружений и водоснабжения;
• аграрные комплексы, зернохранилища и производственные площадки;
• действующие предприятия, где требуется модернизация трубных или кабельных трасс.

Что входит в проектирование металлической эстакады

Проектирование металлической эстакады начинается с анализа исходных данных: трассировки, состава коммуникаций, нагрузок, отметок, геологии, фундаментов, условий площадки и требований к эксплуатации. На этом этапе важно понять, как конструкция будет работать не только после ввода в эксплуатацию, но и во время монтажа.

Расчет нагрузок и выбор схемы

При расчете учитываются собственный вес конструкции, вес трубопроводов, кабелей, оборудования, снеговые и ветровые нагрузки, температурные перемещения, монтажные воздействия, вибрации и возможные динамические нагрузки. После этого выбираются пролеты, шаг опор, тип стоек, связей, балок и узлов.

Увязка с трубопроводами и кабельными системами

Эстакада должна быть согласована с трубными опорами, компенсаторами, подвесками, кабельными лотками, креплениями, проходами обслуживания и точками подключения к зданиям или оборудованию. Если эти решения не проработать заранее, на монтаже появляются дополнительные подрезки, отверстия и переделки.

Разработка КМ и КМД

В КМ определяются основные конструктивные решения, расчетная схема, сечения и узлы. КМД переводит эти решения в рабочую документацию для производства: отправочные марки, фасонки, отверстия, сварные швы, болтовые соединения, спецификации, маркировку и схемы монтажа.

Подбор защитного покрытия

Для эстакад важно заранее определить систему антикоррозионной защиты: грунтование, окраску, горячее цинкование или комбинированное покрытие. Выбор зависит от категории среды, влажности, химических воздействий, требований к сроку службы и доступности обслуживания.

Изготовление эстакад из металла

Изготовление металлических эстакад начинается с проверки КМ, КМД, спецификаций, требований к покрытию и монтажной последовательности. На производстве важно выдержать геометрию секций, точность отверстий, качество сварных соединений, комплектность крепежа и маркировку отправочных элементов.

1. Получаем исходные данные: трассировку, нагрузки, состав коммуникаций, габариты, геологию, требования к покрытию и монтажу.
2. Разрабатываем техническое решение: схему опор, пролеты, отметки, типы узлов, связи, площадки и лестницы.
3. Готовим расчет, КМ, КМД, спецификации, ведомости металла, схемы сборки и монтажную документацию.
4. Подбираем металлопрокат, крепеж, сварочные материалы и систему антикоррозионной защиты.
5. Выполняем резку, сверление, сборку, сварку, зачистку, правку и контроль геометрии секций.
6. Наносим защитное покрытие, маркируем элементы, комплектуем крепеж и готовим поставку к отгрузке.
7. Сопровождаем монтаж: установку колонн, связей, балок, площадок, лестниц и креплений под коммуникации.
8. Передаем исполнительную документацию, акты, протоколы контроля и сопроводительные документы.

Монтаж металлических эстакад

Монтаж эстакады требует четкой последовательности работ и предварительной проверки площадки. Нужно убедиться в готовности фундаментов, анкерных групп, опорных отметок, мест складирования, доступа крана, маршрутов техники и зон безопасности.

• проверяются оси, отметки, фундаменты, анкеры и опорные поверхности;
• выполняется раскладка элементов по маркировке и монтажной схеме;
• устанавливаются колонны, порталы, рамы, балки, связи и пролетные элементы;
• монтируются площадки обслуживания, лестницы, ограждения и крепления коммуникаций;
• проверяются болтовые и сварные соединения, геометрия, вертикальность и отметки;
• восстанавливается защитное покрытие в зонах стыков и монтажных повреждений;
• оформляются исполнительные схемы, акты и документы по контролю качества.

Если монтаж выполняется на действующем предприятии, дополнительно прорабатываются окна работ, временные отключения, маршруты персонала, ограничения по сварке, доступ техники, безопасность оборудования и порядок взаимодействия со смежными подрядчиками.

Контроль качества металлических эстакад

Эстакады из металла должны соответствовать рабочей документации, расчетной схеме и требованиям по прочности, устойчивости, долговечности и безопасности обслуживания. Контроль выполняется на всех стадиях: от входной проверки металлопроката до приемки монтажных соединений.

• проверка сертификатов на металл, крепеж, сварочные материалы и покрытия;
• контроль размеров, отверстий, фасонок, узлов и общей геометрии секций;
• визуально-измерительный контроль сварных швов;
• при необходимости - ультразвуковой, магнитопорошковый, капиллярный или другой неразрушающий контроль;
• контроль толщины, сплошности и адгезии антикоррозионного покрытия;
• проверка болтовых соединений, анкеров, отметок, вертикальности опор и монтажных зазоров;
• сверка маркировки, комплектности, исполнительной и сопроводительной документации.

Отдельно учитываются категория среды, наличие агрессивных выбросов, сейсмичность, перепады температур, необходимость огнезащиты и доступность конструкций для дальнейшего обслуживания.

Стоимость металлической эстакады

Стоимость эстакады из металла формируется не только по массе стали. На цену влияют расчетная схема, назначение сооружения, высота, пролеты, количество ярусов, состав коммуникаций, сложность узлов, требования к защите, объем проектирования, условия изготовления и монтаж на площадке.

Что влияет на цену

• длина трассы, пролет, высота, шаг опор и количество ярусов;
• нагрузки от трубопроводов, кабелей, оборудования, снега и ветра;
• тип конструктивной схемы: рамная, портальная, решетчатая или комбинированная;
• марка стали, толщина элементов, количество связей, фасонок, узлов и креплений;
• антикоррозионная защита, горячее цинкование, окраска или огнезащита;
• наличие лестниц, площадок обслуживания, ограждений, настила и переходов;
• объем КМ, КМД, исполнительной и сопроводительной документации;
• условия монтажа, доступ техники, стесненность площадки и работа на действующем объекте.

Какие данные нужны для расчета

Для предварительной оценки нужны схема размещения эстакады, длина трассы, высота, шаг опор, состав коммуникаций, их масса, температурные перемещения, район строительства, данные по грунтам, требования к покрытию, условия монтажа и сроки. Для точного расчета лучше передать техническое задание, КМ, КМД или исходные данные по объекту.

Преимущества работы с Engineering Experts

Engineering Experts организует работы по металлическим эстакадам в логике единой инженерной цепочки: от анализа исходных данных и расчета до выпуска документации, изготовления, поставки и сопровождения монтажа. Такой подход удобен для технического заказчика, генподрядчика, проектировщика и монтажно-инженерной компании.

• прорабатываем задачу на уровне трассировки, нагрузок, отметок и компоновки коммуникаций;
• готовим КМ и КМД с учетом транспортной разбивки и монтажной последовательности;
• подбираем рациональные узлы для сварного, болтового или комбинированного исполнения;
• учитываем трубопроводы, кабельные линии, фундаменты, площадки и ограждения;
• контролируем изготовление, защитные покрытия, маркировку и комплектность поставки;
• координируем решения со смежными подрядчиками по трубопроводам, кабельным системам и фундаментам;
• готовим исполнительный пакет и сопровождаем технические вопросы на площадке.

Заказать изготовление эстакады из металла

Чтобы заказать изготовление эстакады из металла и получить расчет стоимости, передайте техническое задание, схему размещения, трассировку, данные о нагрузках, составе коммуникаций, высоте, пролетах, условиях эксплуатации, требованиях к покрытию, огнезащите, монтажу и срокам. Если рабочая документация еще не разработана, проект можно начать с обследования, предварительной компоновки и расчета нескольких вариантов.

После анализа исходных данных Инжиниринг Экспертс определит конструктивную схему, состав КМ/КМД, металлоемкость, типы опор и узлов, требования к защитному покрытию, формат поставки, сроки производства и порядок монтажа. Такой подход снижает риск переработок, упрощает стыковку с фундаментами и помогает заранее согласовать бюджет проекта.

Часто задаваемые вопросы

Нужен ли проект, если эстакада кажется типовой?

Да. Даже для повторяемых решений нужно проверить нагрузки, ветровой и снеговой район, схему крепления коммуникаций, температурные перемещения, фундаменты, условия монтажа и требования к обслуживанию.

Что выбрать: окраску или горячее цинкование?

Выбор зависит от категории среды, срока службы, требований эксплуатации, бюджета и доступности обслуживания. Для агрессивных условий, наружного размещения и сложного доступа часто рассматривают горячее цинкование или комбинированные системы защиты.

Можно ли монтировать металлические эстакады поэтапно?

Да, если это предусмотрено проектом и ППР. Для поэтапного монтажа нужно заранее продумать очереди работ, временные связи, монтажные стыки, устойчивость конструкции на каждом этапе и безопасность действующих коммуникаций.

Какие данные нужны для расчета эстакады?

Нужны габариты трассы, шаг и высота опор, состав коммуникаций, их масса, температурные перемещения, район строительства, данные по грунтам, требования к покрытию, ограничения по монтажу и режим эксплуатации объекта.

Чем эстакады из металла удобны при реконструкции?

Металлические эстакады можно собирать секциями, обходить существующие здания и сети, быстро монтировать укрупненные элементы и сокращать мокрые процессы. Это особенно важно на действующих предприятиях, где длительная остановка производства нежелательна.
