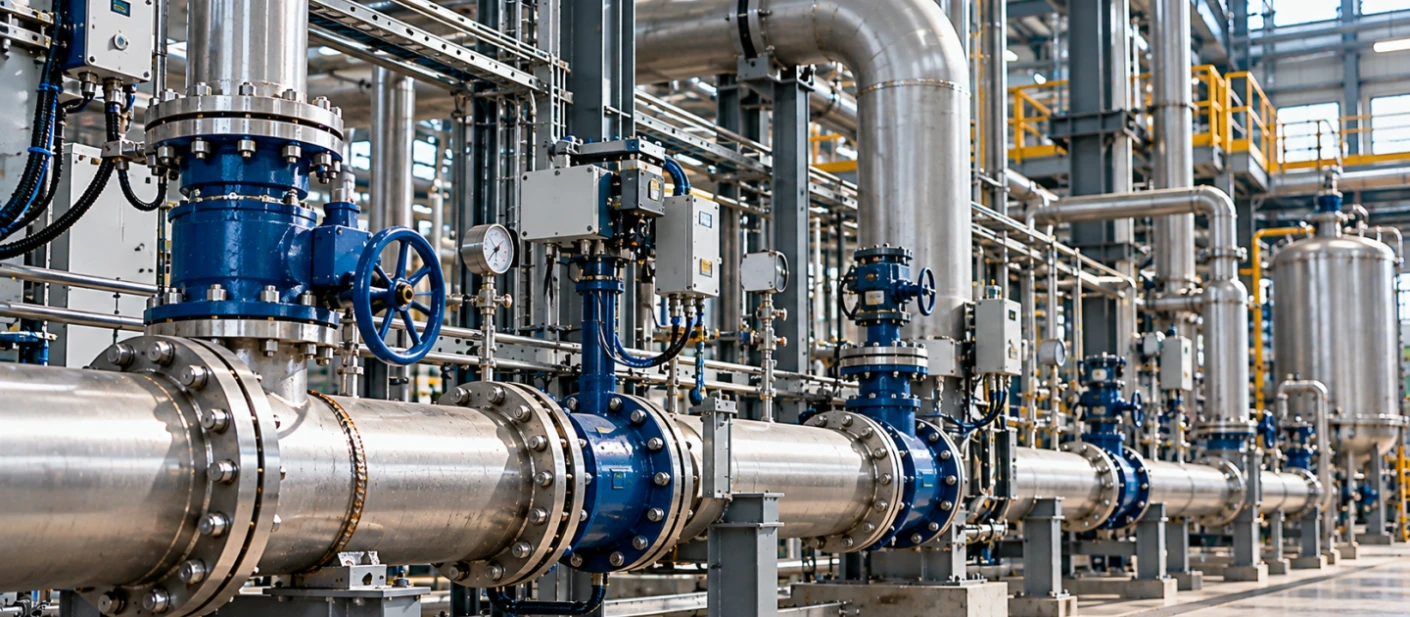

Ошибки при монтаже трубопроводов на производстве

Дефекты, допущенные при создании технологических сетей, не всегда видны сразу. Внешний осмотр может пройти успешно, однако после подачи среды появляются протечки, колебания, температурные деформации либо избыточная нагрузка на насосы, аппараты и арматуру. Поэтому приемка должна опираться не на визуальный фактор, а на проект, контрольные операции и испытания.

Какие ошибки чаще всего допускают при монтаже трубопроводов

Практика показывает, что наибольший риск создают отклонения от проектной документации. К ним относят неправильную прокладку, устройство опорных конструкций не по схеме, сборку с натягом, дефекты фланцевых стыков и сварных швов, нарушение уклона, игнорирование теплового расширения, неверное присоединение к агрегатам и слабый контроль перед проверками. Любая из этих ситуаций способна проявиться позже — при нагреве, вибрации, гидроударе или изменении режима.

Своевременное выявление перечисленных недостатков позволяет исправить их до подачи рабочей среды и сократить объем повторных операций.

Ошибки при подключении трубопроводов к оборудованию

Присоединение технологических коммуникаций к насосам, компрессорам и теплообменникам требует исключить передачу на корпус агрегата усилий, не предусмотренных проектом. Нельзя совмещать несовпадающие патрубки механическим усилием: после снятия приспособлений остаются напряжения, которые усиливаются при изменении температуры или давления.

Перекос соединения из-за нарушения соосности или ошибок разметки ведет к неравномерной нагрузке, повреждению уплотнения и потере герметичности. Опоры рядом с агрегатом должны воспринимать вес коммуникаций, а не патрубки. Монтаж выполняют к закрепленному оборудованию без натяжения и перекоса; перед сборкой проверяют взаимное положение элементов, креплений и отсутствие принудительного смещения. Несовпадение устраняют по проекту.

Ошибки при установке опор и подвесок

Опорные элементы отвечают за устойчивость, распределение веса и свободу температурных перемещений. Частые сбои:

• отсутствие нужной опоры

• неправильное место установки

• путаница между неподвижной и подвижной конструкцией

• блокировка теплового хода

• нарушение проектного уклона

• некорректная работа пружинных подвесок.

Из-за этого возникают прогибы, колебания, смещения и опасные напряжения. Тип, положение и функционирование каждой опоры должны совпадать с документацией и учитывать, как контур будет вести себя при нагреве или охлаждении. Конкретные допуски зависят от проекта и нормативов, поэтому универсальные цифры здесь неуместны.

Ошибки сварки трубопроводов

Сварное соединение — критичный элемент герметичности. Типовые дефекты включают:

• непровар

• поры

• трещины

• подрезы

• прожоги

• неточную геометрию валика

• плохую подготовку кромок.

Они снижают прочность, становятся очагами коррозии и могут не выдержать опробования. Каждый шов требует обследования, поэтому без проверки невозможно гарантировать, что система прослужит без утечек и внезапных отказов.

Как контролируют качество сварных соединений

Диагностика начинается с входной проверки материалов и продолжается на этапах сборки и сварки. Затем выполняют визуальный и измерительный осмотр, а если это предусмотрено проектом и нормативами — неразрушающие методы. В отдельных случаях назначают механические или иные тесты.

Нормативная база требует операционного контроля и различных способов оценки готовых стыков, конкретный набор зависит от категории и назначения линии. Такой подход позволяет выявить скрытые дефекты до пуска.

Почему важно соблюдать геометрию и уклон трубопровода

Геометрия влияет на опорожнение, дренаж и отсутствие застойных зон. Уклон приводит к накоплению среды, затрудняет удаление осадка и создает лишние механические напряжения.

Кроме того, трасса должна соответствовать проекту и занимать правильное положение относительно аппаратов. Нельзя назначать одинаковый уклон для всех систем: требования определяются средой, схемой и документацией. Проверка отметок, поворотов и привязок помогает избежать переделок.

Какие испытания проводят после монтажа

После завершения сборки, сварки, контроля стыков и окончательного закрепления несущих элементов приступают к проверкам. Сначала выполняют наружный осмотр и оценивают готовность всех соединений. Затем проводят тестирования на прочность и плотность, а при необходимости — на герметичность. Весь этот комплекс мероприятий подтверждает, что коммуникация готова к безопасной эксплуатации.

Чек-лист контроля монтажа трубопроводов

• трасса соответствует проекту;

• оборудование закреплено до подключения;

• отсутствует монтажный натяг;

• опоры установлены по проекту;

• учтены тепловые перемещения;

• уклоны проверены;

• фланцевые соединения собраны без перекоса;

• сварные соединения прошли предусмотренный контроль;

• арматура установлена правильно;

• линия готова к испытаниям;

• исполнительная документация оформляется по ходу работ.

Этот перечень помогает организовать предварительную проверку, но не заменяет проектную документацию, обязательные процедуры инспекции и приемки.

Вывод

Большинство проблем проще устранить на самом первом этапе. Контроль геометрии, опор, сварных соединений и подключения к оборудованию позволяет избежать утечек, дополнительных нагрузок и переделок после завершения монтажа.

Компания Инжиниринг Экспертс выполняет монтаж технологических трубопроводов и промышленного оборудования, проводит проверку качества и подготовку к испытаниям. Обращение к специалистам помогает снизить риски и получить документально подтвержденный результат.

Часто задаваемые вопросы (FAQ)

Какие ошибки чаще всего встречаются при монтаже промышленных трубопроводов?

Это ошибки трассировки, установки опор, сварки, сборки фланцев, подключения к оборудованию и нарушения проектных уклонов.

Можно ли подключать трубопровод к оборудованию с натягом?

Нет. Соединение должно выполняться без дополнительного натяжения и перекоса, иначе на патрубки и корпус оборудования передаются дополнительные нагрузки.

Как проверяют качество сварки трубопроводов?

Применяются операционный, визуальный и измерительный контроль, а в предусмотренных случаях также неразрушающие и другие методы контроля. Их состав определяется требованиями к конкретному трубопроводу.

Для чего нужны опоры и подвески трубопроводов?

Они удерживают трубопровод в проектном положении, воспринимают нагрузки и позволяют учитывать предусмотренные температурные перемещения.

Какие испытания выполняют после монтажа трубопровода?

В зависимости от системы выполняют наружный осмотр и предусмотренные испытания на прочность и плотность, а при необходимости дополнительные проверки герметичности.

Почему после монтажа трубопровод может вибрировать?

Причиной могут стать неправильные опоры, передача вибрации от оборудования, ошибки трассировки или дополнительные напряжения в системе. Причину необходимо устанавливать по фактической схеме и режиму работы.
