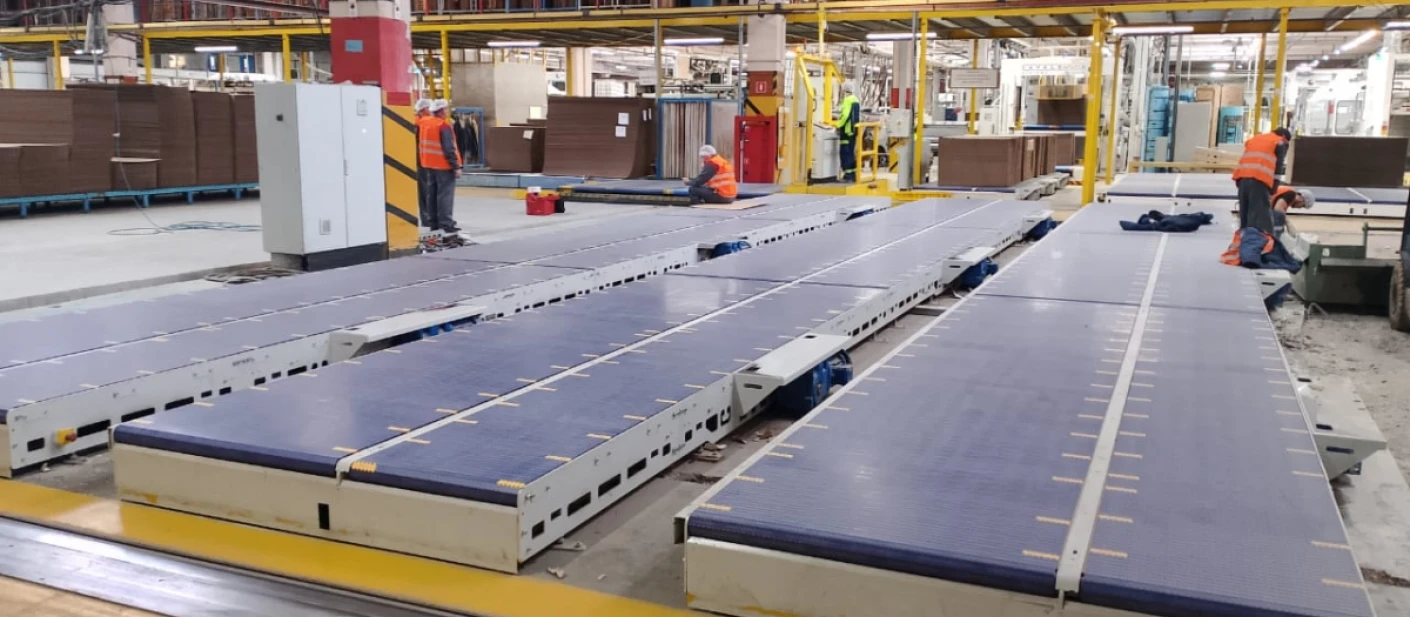

Как подготовить площадку под монтаж оборудования

Даже профессиональный монтаж не компенсирует ошибки, допущенные на этапе подготовки объекта. Если площадка не соответствует техническим требованиям, возникают перекосы, повышенные вибрации, сложности при подключении коммуникаций и проблемы во время запуска линии. В результате увеличиваются сроки ввода оборудования в эксплуатацию, растут расходы на доработки и возрастает риск аварийных остановок.

Именно подготовка площадки под оборудование определяет стабильность дальнейшей работы, точность монтажа и ресурс оборудования. Чем тщательнее выполнена инженерная подготовка, тем быстрее проходит запуск и тем ниже вероятность внеплановых простоев.

Почему подготовка площадки важна

Монтаж промышленного оборудования требует качественной подготовки объекта еще до начала работ. Ошибки в основании, инженерных сетях или геометрии площадки часто приводят к дополнительным доработкам после установки техники. Даже небольшие отклонения основания могут повлиять на точность работы оборудования и ускорить износ узлов. Подготовка производственной площадки должна включать готовые электросети, вентиляцию, охлаждение и другие коммуникации.

На практике ошибки подготовки чаще всего проявляются не во время монтажа, а уже после начала эксплуатации. Именно поэтому подготовка объекта к монтажу оборудования должна выполняться комплексно и по заранее согласованному проекту.

Что включает подготовка площадки под оборудование

Подготовка площадки под оборудование — это комплекс организационных и строительно-монтажных мероприятий, охватывающий:

• подготовку помещения (габариты, высота, отделка, зоны обслуживания);

• устройство фундамента и основания с учетом нагрузок и вибраций;

• подвод инженерных сетей (вода, сжатый воздух, газ, канализация);

• прокладку электросетей с расчетом мощности, защиты и резервирования;

• монтаж вентиляции и систем охлаждения для отвода тепла и удаления вредных паров;

• организацию внутрицеховой логистики для подачи сырья и вывоза продукции;

• обеспечение доступа для монтажной техники и последующего сервисного обслуживания.

Каждый из этих этапов регламентируется проектными решениями, технологическими картами и требованиями производителя оборудования. Игнорирование любого пункта делает последующий этап неполноценным, а пуск — рискованным.

Подготовка основания и фундамента под оборудование

Подготовка начинается с проверки несущей способности основания и соответствия требованиям проекта. Производитель оборудования обычно указывает допустимые нагрузки, требования к виброизоляции и условия монтажа.

Ключевые параметры фундамента, подлежащие контролю:

• Несущая способность — запас по нагрузке должен составлять не менее 30% от статической массы оборудования с учетом динамических усилий.

• Геометрия — отклонение плоскости опорных поверхностей не более 0,1 мм на погонный метр для прецизионных станков и до 0,5 мм для общепромышленного оборудования.

• Анкеровка — тип, глубина заделки и шаг анкерных болтов соответствуют проекту.

• Выравнивание — устройство цементной стяжки или подливка под опорные плиты эпоксидными составами после выверки по уровню.

• Виброизоляция — резиновые, пружинные или пневматические опоры.

Даже небольшие отклонения основания могут повлиять на точность работы оборудования, вызвать вибрации и ускоренный износ узлов.

Требования к помещению для монтажа оборудования

Подготовка помещения для монтажа оборудования начинается с проверки соответствия габаритов объекта размерам техники и условиям ее обслуживания. Важно заранее оценить высоту помещения, размеры проемов, маршруты перемещения и возможность работы грузоподъемной техники. Подготовка цеха под оборудование также включает организацию технологических проходов, зон обслуживания и безопасного доступа персонала.

Дополнительно проверяются параметры микроклимата: температура, влажность, вентиляция и освещение должны соответствовать требованиям эксплуатации оборудования. Отдельное внимание уделяется состоянию полов и допустимым нагрузкам при перемещении тяжелых узлов. Если работы выполняются на действующем производстве, необходимо предусмотреть временные ограждения и безопасные маршруты движения.

Подготовка инженерных коммуникаций

До начала монтажа точки подключения должны быть выведены в проектное положение, а инженерные сети — проверены на соответствие нагрузкам оборудования.

• Для систем сжатого воздуха учитываются требования к давлению, расходу и степени очистки в соответствии с характеристиками оборудования и стандартами ISO 8573-1.

• При подготовке водоснабжения, охлаждения и канализации проверяются параметры подачи, качество воды и работоспособность арматуры.

• Если используются газовые линии, проект предусматривает системы безопасности и защитную арматуру.

Инженерная подготовка под оборудование должна быть завершена до начала монтажа, чтобы избежать доработок и повреждения смонтированных узлов.

Подготовка электросетей под оборудование

Подготовка электросетей под оборудование включает расчет нагрузок, организацию кабельных трасс и проверку систем защиты. Для стабильной работы автоматики силовые линии и цепи управления обычно разделяют, а кабели защищают лотками, коробами или трубами.

Распределительные шкафы комплектуются аппаратами защиты, коммутационным оборудованием и средствами управления в соответствии с проектной схемой. Для оборудования с автоматизированными системами могут использоваться частотные преобразователи и системы резервного питания.

Перед запуском оборудования проверяют заземление, сопротивление изоляции, фазировку и корректность работы защитных систем.

Вентиляция и инженерные сети для оборудования

Вентиляция и инженерные сети для оборудования необходимы для поддержания стабильных условий эксплуатации.

При проектировании учитываются:

• теплоотвод;

• воздухообмен;

• удаление пыли;

• охлаждение оборудования;

• поддержание температуры;

• контроль влажности.

Для производственных линий с высокой тепловой нагрузкой недостаточная вентиляция становится причиной перегрева оборудования и снижения производительности.

Что проверить перед монтажом оборудования

Перед началом работ необходимо выполнить проверку готовности объекта.

• Готовность фундамента — акт на скрытые работы, геодезическая съемка отметок, протокол испытаний анкерных болтов на вырыв.

• Геометрия площадки — отклонения плоскостей, углов, перпендикулярность колонн (при необходимости).

• Наличие коммуникаций — выведенные патрубки воздуха, воды, пара с заглушками и давлением, канализация с промывкой.

• Готовность электросетей — поданное напряжение на вводной щит, установленные автоматы, смонтированное заземление.

• Свободные зоны монтажа — отсутствие посторонних предметов, разметка мест складирования узлов.

• Логистика внутри объекта — маршруты движения кранов, погрузчиков, площадки для разворота.

• Доступ грузоподъемной техники — проверка грузоподъемности перекрытий, наличие строповочных петель, ровность пола.

Комплексная проверка позволяет избежать остановки работ после доставки техники.

Как подготовить помещение под производственную линию

Подготовка помещения под производственную линию требует комплексного подхода. Помимо размещения оборудования учитываются маршруты перемещения сырья и готовой продукции, зоны безопасности и удобство обслуживания всех участков линии.

Оборудование размещается по технологической схеме с учетом доступа к шкафам управления, пультам и инженерным коммуникациям. При подготовке цеха под оборудование важно предусмотреть безопасные проходы, зоны обслуживания и возможность замены узлов без демонтажа соседних агрегатов.

Отдельное внимание уделяется организации ограждений, доступу к коммуникациям и разделению кабельных и трубопроводных трасс для стабильной работы всей линии.

Типовые ошибки при подготовке площадки

Анализ реальных проектов показывает, что наиболее распространенные ошибки при подготовке площадки связаны с недооценкой инженерной составляющей:

• неподготовленные коммуникации;

• слабый фундамент;

• ошибки геометрии;

• нехватка электрической мощности;

• отсутствие вентиляции;

• недостаточные монтажные зоны;

• невозможность доступа техники;

• отсутствие проектной координации.

Большинство проблем при запуске начинается еще на этапе подготовки объекта. Исправление таких ошибок после монтажа требует дополнительных затрат и остановки работ.

Что нужно для запуска оборудования после монтажа

Что нужно для запуска оборудования после монтажа определяется объемом пусконаладочных работ.

После установки выполняются:

• подключение коммуникаций;

• проверка электросетей;

• выверка оборудования;

• тестирование систем;

• настройка автоматики;

• пробный запуск;

• пусконаладка.

Только после комплексной проверки оборудование допускается к эксплуатации.

Пример подготовки площадки под оборудование

При реализации проекта по запуску линии деревообрабатывающего производства подготовка производственной площадки была выполнена специалистами Engineering Experts еще до поставки основного оборудования. На объекте заранее подготовили фундамент, инженерные сети и кабельные трассы. Благодаря этому монтаж прошел без задержек, а запуск оборудования занял минимальное время.

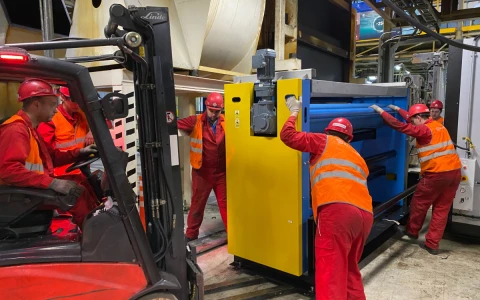

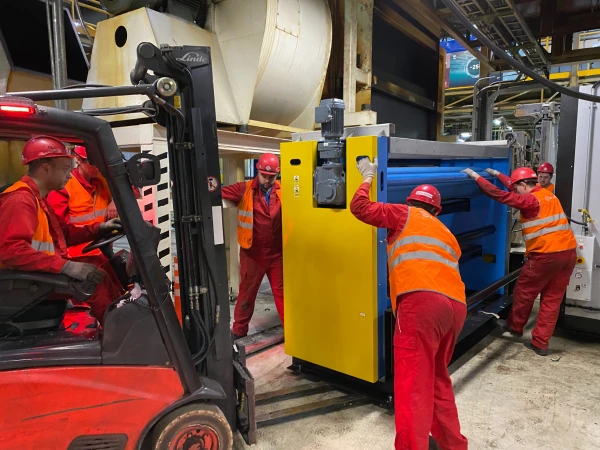

В рамках другого проекта по модернизации упаковочного участка специалисты выполнили демонтаж старой техники, организовали логистику внутри цеха и подготовили новые площадки обслуживания. До начала монтажа были согласованы маршруты перемещения крупногабаритных узлов и проверены допуски и требования перед монтажом оборудования. Это позволило завершить работы раньше планового срока.

Часто задаваемые вопросы (FAQ)

Что нужно подготовить перед монтажом оборудования?

Фундамент, инженерные сети, электроснабжение, вентиляцию и свободные зоны для монтажа.

Почему важна подготовка основания под оборудование?

Ошибки основания влияют на точность работы, вибрации и срок службы оборудования.

Когда нужно готовить коммуникации?

До начала монтажа, иначе запуск оборудования затянется.

Что чаще всего забывают при подготовке площадки?

Мощность электросетей, вентиляцию и доступ для монтажной техники.

Можно ли монтировать оборудование без готового фундамента?

Нет, это создаёт риск перекосов и повреждений оборудования.

Что проверяют перед запуском оборудования?

Подключение коммуникаций, геометрию установки, электросети и работу систем безопасности.

Вывод

Подготовка площадки напрямую влияет на сроки монтажа и стабильность работы оборудования. Основные задачи инженеров — заранее подготовить основание, инженерные сети и условия для безопасного запуска линии. Чем качественнее выполнена подготовка площадки под монтаж оборудования, тем ниже риски аварий, простоев и дополнительных затрат.
