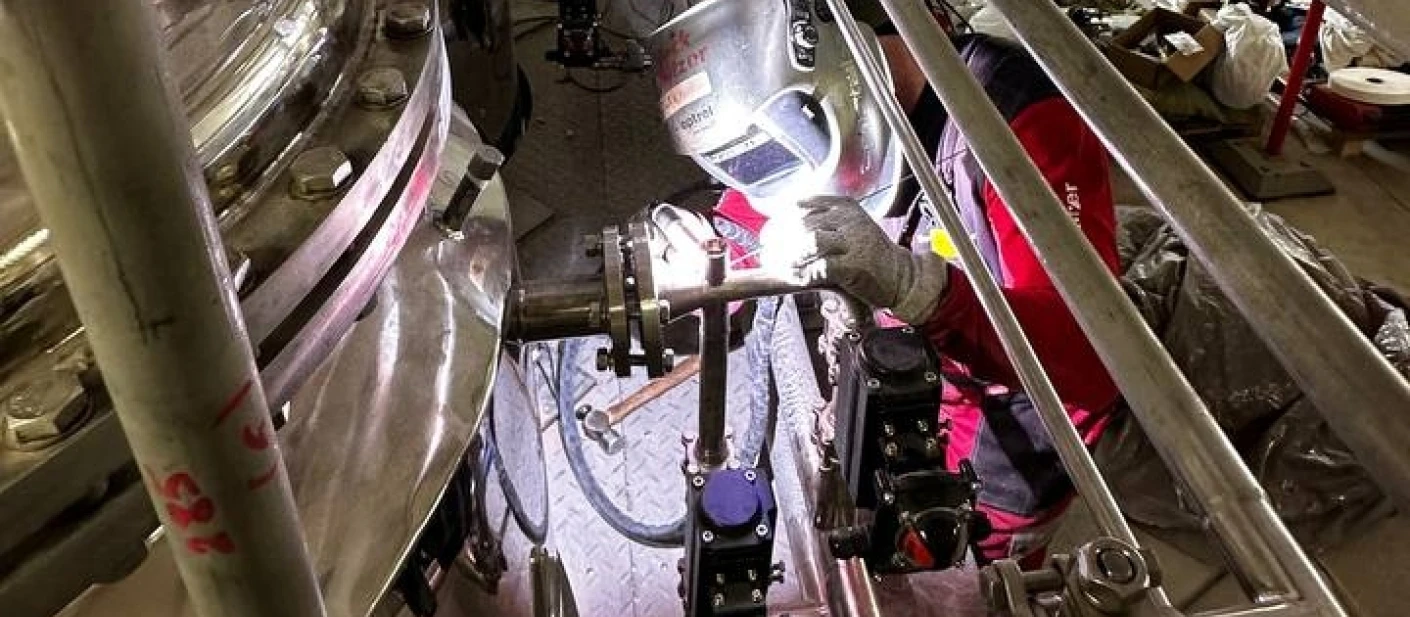

sales@eng-exp.ruДокументация и нормативы для монтажа трубопроводов
Исполнительная документация фиксирует фактические параметры трубопровода, методы сварки, результаты контроля качества и становится основой для технического обслуживания в последующие годы.
Необходимая документация при монтаже технологических трубопроводов
Документация при монтаже технологических трубопроводов условно делится на три ключевых блока: предмонтажный, монтажный и итоговый. Каждый из них формируется на основании государственных стандартов, отраслевых регламентов и проектных решений.
Проектная и рабочая документация
До начала монтажа подрядчик использует утвержденный проект, рабочие чертежи, схемы трассировки, спецификации материалов и технологические карты. Эти документы определяют конфигурацию трубопровода, методы сварки, типы фитингов и арматуры, а также последовательность работ.
Разрешительная документация
Перед началом монтажа оформляются:
- приказы о назначении ответственных специалистов;
- разрешения на выполнение работ повышенной опасности;
- допуски сварщиков и специалистов неразрушающего контроля;
- согласованный ППР или технологическая карта.
Разрешительная часть подтверждает компетентность персонала и законность выполнения работ.
Журналы работ и сварки
Во время монтажа ведутся специализированные журналы:
- общий журнал работ;
- журнал сварочных работ с фиксацией применяемых материалов, режима сварки, исполнителей;
- журнал контроля качества.
Они подтверждают, что монтаж выполнен в полном соответствии с проектом и нормативами.
Схемы, акты и паспорта
К завершению монтажных работ формируется комплект исполнительных схем, актов на скрытые работы, актов контроля качества сварных соединений, паспортов на материалы и протоколов испытаний трубопровода. Они подтверждают, что монтаж выполнен в полном соответствии с проектом и нормативами.
Таким образом, обязательная документация — проектная, разрешительная и исполнительная — формирует единый пакет, необходимый для приемки трубопровода и подтверждения соответствия требованиям промышленной безопасности на всех этапах эксплуатации.
Перечень исполнительной документации на монтаж технологических трубопроводов
Исполнительная документация фиксирует фактическое состояние смонтированного трубопровода, примененные материалы, технологию выполнения работ и результаты контроля. Она формируется по мере выполнения каждого этапа и передается заказчику для проверки и приемки. Ниже приведен структурированный перечень основных документов, необходимых при монтаже технологических трубопроводов:
- Акт приемки разбивки трассы трубопровода — подтверждает корректное вынесение трассы с учетом проектных отметок и осей, без него монтаж не начинается.
- Общий журнал работ — фиксирует ход работ, условия выполнения, задействованный персонал и технику, обеспечивая прослеживаемость операций.
- Журнал сварочных работ — содержит сведения о сварных соединениях: номера стыков, материалы, режимы сварки, сварщиков и методы контроля.
- Акт на скрытые работы — оформляется перед засыпкой, изоляцией или перекрытием элементов, подтверждая соответствие работ проекту и нормативам.
- Акт визуально-измерительного контроля (ВИК) — документирует первичный контроль сварных соединений и отдельных участков трубопровода, включая геометрию и качество подготовки.
- Заключение по результатам неразрушающего контроля (НК) — отражает результаты радиографического, ультразвукового, магнитопорошкового или капиллярного контроля, подтверждающего целостность соединений.
- Паспорт на трубопровод — содержит характеристики материалов, толщину, результаты испытаний и данные о контроле качества.
- Сертификаты на материалы и изделия — подтверждают соответствие продукции заявленным характеристикам и требованиям ГОСТ.
- Сварочные процедуры (ППР, WPQR, WPS) — регламентируют порядок выполнения сварки и используемые технологии.
- Исполнительная схема трубопровода — отражает фактическое расположение трассы, привязки, координаты, отметки и номера сварных соединений.
- Акт приемки в монтаж — подтверждает готовность объекта или участка к началу монтажных работ.
- Заключительный акт сдачи трубопровода — удостоверяет, что трубопровод смонтирован, испытан, соответствует проекту и готов к эксплуатации.
Каждый документ оформляется по установленной структуре и действующим нормативам. Перечень может расширяться в зависимости от требований заказчика и особенностей объекта.
Кто оформляет исполнительную документацию и кто её принимает
Кто отвечает за оформление
Основная ответственность за подготовку и ведение документации лежит на организации, выполняющей монтаж. Как правило:
- генподрядчик обеспечивает общий контроль и комплектность;
- субподрядчик готовит материалы в части своих работ;
- инженер ПТО формирует журналы, акты, исполнительные схемы;
- РП (ответственный за производство работ) фиксирует последовательность выполнения операций и взаимодействует с технадзором.
Какие документы оформляет подрядчик и заказчик
Подрядчик подготавливает журналы, акты, схемы, паспорта и протоколы испытаний. Заказчик со своей стороны утверждает проектную документацию, согласует корректировки и принимает итоговый комплект материалов.
Роль ОТК и службы качества
Отдел технического контроля проверяет корректность сварочных процедур, результаты НК, комплектность сертификатов. Служба качества обеспечивает соблюдение внутренних стандартов и ведет архив исполнительной документации.
Кто принимает документы
Готовый комплект рассматривают:
- представители технадзора заказчика;
- специалисты промышленной безопасности объекта;
- при необходимости — Ростехнадзор, если речь идет о трубопроводах, подпадающих под техрегулирование.
Приемка проводится после проверки фактического соответствия документов выполненным работам.
Особенности ведения документации при монтаже трубопроводов
От корректного ведения документации зависит не только успешная сдача трубопровода технадзору, но и его дальнейшая безопасная эксплуатация.
- Акт на скрытые работы оформляется в каждом случае, когда часть трубопровода становится недоступной для осмотра: при засыпке траншей, нанесении теплоизоляции, установке кожухов или закрытии конструкциями. Документ подтверждает, что работы выполнены по проекту и требованиям контроля качества.
- Если в ходе монтажа требуется изменить проектные решения — трассировку, материалы, узлы — такие изменения согласовываются с проектировщиком и заказчиком. После утверждения выпускаются новые листы документации, а все корректировки отражаются в исполнительном комплекте.
- Любые отклонения от проекта фиксируются актами: указываются причины, фактические параметры, согласующие лица и решение о возможности дальнейшей эксплуатации либо необходимости устранения. Фиксация выполняется до закрытия участка работ.
- Оригиналы исполнительной документации до передачи заказчику хранятся у подрядчика. За их актуальность и комплектность отвечают инженер ПТО, служба качества и РП. Передача окончательного комплекта производится по описи, после чего ответственность переходит заказчику.
Если вам требуется подрядчик, который выполнит монтаж технологических трубопроводов с полным комплектом исполнительной документации, «Engineering Experts» обеспечивает выполнение всех обязательных процедур без отклонения от нормативных требований. Компания обладает:
- значительным опытом формирования исполнительной документации в строгом соответствии с действующими регламентами, включая ПБ, СП, ГОСТ, РД и отраслевые стандарты;
- профессиональным взаимодействием с технадзором, включая объекты под контролем Ростехнадзора и крупных промышленных предприятий;
- отлаженной системой документооборота, позволяющей передавать заказчику полный пакет документов как в печатном, так и в электронном формате;
- возможностью оформления всей документации по стандартным формам либо по индивидуальным шаблонам заказчика.
